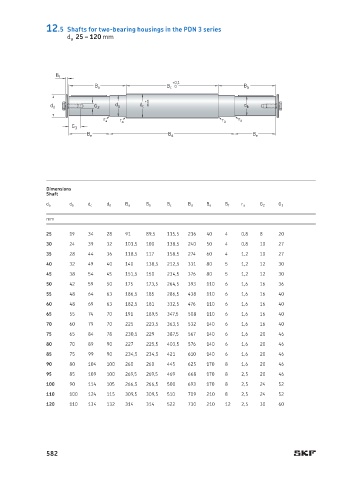

12.5 Shafts for two-bearing housings in the PDN 3 series
d a 25 – 120 mm

B f
+0,1
B a B c 0 B b
+1
d d G 2 d a d c 0 d b
r a r a r a r a
G 3
B e B d B e

Dimensions
Shaft
d a d b d c d d B a B b B c B d B e B f r a G 2 G 3
mm
25 19 34 28 91 89,5 115,5 216 40 4 0,8 8 20
30 24 39 32 101,5 100 138,5 240 50 4 0,8 10 27
35 28 44 36 118,5 117 158,5 274 60 4 1,2 10 27
40 32 49 40 140 138,5 212,5 331 80 5 1,2 12 30
45 38 54 45 151,5 150 234,5 376 80 5 1,2 12 30
50 42 59 50 175 173,5 264,5 393 110 6 1,6 16 36
55 48 64 63 186,5 185 286,5 438 110 6 1,6 16 40
60 48 69 63 182,5 181 332,5 476 110 6 1,6 16 40
65 55 74 70 191 189,5 347,5 508 110 6 1,6 16 40
70 60 79 70 225 223,5 363,5 532 140 6 1,6 16 40
75 65 84 78 230,5 229 387,5 567 140 6 1,6 20 46
80 70 89 90 227 225,5 403,5 576 140 6 1,6 20 46
85 75 99 90 234,5 234,5 421 610 140 6 1,6 20 46
90 80 104 100 260 260 445 625 170 8 1,6 20 46
95 85 109 100 269,5 269,5 469 668 170 8 2,5 20 46
100 90 114 105 266,5 266,5 500 693 170 8 2,5 24 52
110 100 124 115 309,5 309,5 510 709 210 8 2,5 24 52
120 110 134 132 314 314 522 730 210 12 2,5 30 60
