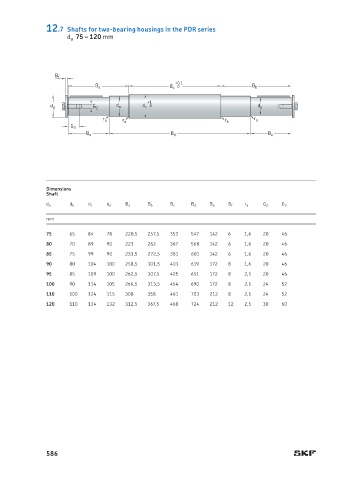

12.7 Shafts for two-bearing housings in the PDR series
d a 75 – 120 mm

B f
+0,1
B a B c 0 B b
+1
d d G 2 d a d c 0 d b
r a r a r a r a
G 3
B e B d B e

Dimensions
Shaft
d a d b d c d d B a B b B c B d B e B f r a G 2 G 3
mm
75 65 84 78 220,5 257,5 353 547 142 6 1,6 20 46
80 70 89 90 223 262 367 568 142 6 1,6 20 46
85 75 99 90 231,5 272,5 381 601 142 6 1,6 20 46
90 80 104 100 258,5 301,5 403 619 172 8 1,6 20 46
95 85 109 100 262,5 307,5 425 651 172 8 2,5 20 46
100 90 114 105 266,5 313,5 454 690 172 8 2,5 24 52
110 100 124 115 308 358 461 703 212 8 2,5 24 52
120 110 134 132 312,5 367,5 468 724 212 12 2,5 30 60
