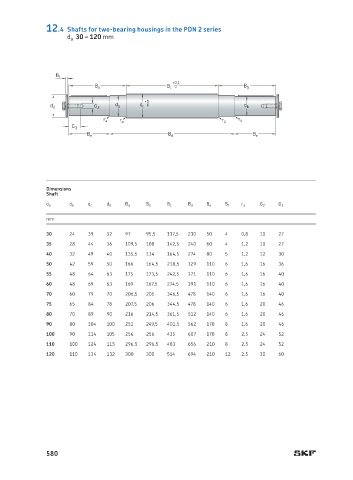

12.4 Shafts for two-bearing housings in the PDN 2 series
d a 30 – 120 mm

B f
+0,1
B a B c 0 B b
+1
d d G 2 d a d c 0 d b
r a r a r a r a
G 3
B e B d B e

Dimensions
Shaft
d a d b d c d d B a B b B c B d B e B f r a G 2 G 3
mm
30 24 39 32 97 95,5 117,5 210 50 4 0,8 10 27
35 28 44 36 109,5 108 142,5 240 60 4 1,2 10 27
40 32 49 40 135,5 134 164,5 274 80 5 1,2 12 30
50 42 59 50 166 164,5 218,5 329 110 6 1,6 16 36
55 48 64 63 175 173,5 242,5 371 110 6 1,6 16 40
60 48 69 63 169 167,5 274,5 391 110 6 1,6 16 40
70 60 79 70 206,5 205 346,5 478 140 6 1,6 16 40
75 65 84 78 207,5 206 344,5 478 140 6 1,6 20 46
80 70 89 90 216 214,5 361,5 512 140 6 1,6 20 46
90 80 104 100 251 249,5 401,5 562 170 8 1,6 20 46
100 90 114 105 256 256 435 607 170 8 2,5 24 52
110 100 124 115 296,5 296,5 483 656 210 8 2,5 24 52
120 110 134 132 300 300 514 694 210 12 2,5 30 60
