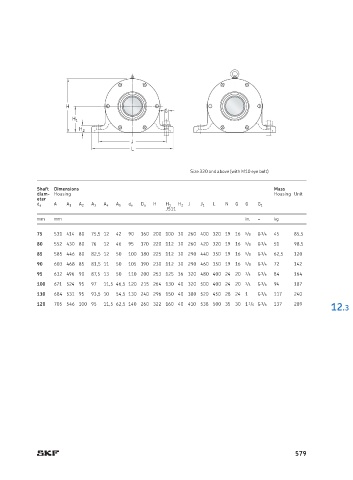

Page 583 - SKF-bearing-housings

H
G
H 1
H 2
J
L

Size 320 and above (with M10 eye bolt)

Shaft Dimensions Mass
diam - Housing Housing Unit
eter
A H J L N G G
d a A 1 A 2 A 3 A 4 A 5 d e D a H 1 H 2 J 1 G 1
JS11
mm mm in. – kg
75 531 414 80 75,5 12 42 90 160 200 100 30 260 400 320 19 16 5 /8 G 1 /4 45 85,5
80 552 430 80 76 12 46 95 170 220 112 30 260 420 320 19 16 5 /8 G 1 /4 51 98,5
85 585 446 80 82,5 12 50 100 180 225 112 30 290 440 350 19 16 5 /8 G 1 /4 62,5 120
90 603 468 85 81,5 11 50 105 190 230 112 30 290 460 350 19 16 5 /8 G 1 /4 72 142
95 632 496 90 87,5 13 50 110 200 253 125 36 320 480 400 24 20 3 /4 G 1 /4 84 164
100 671 524 95 97 11,5 46,5 120 215 264 130 40 320 500 400 24 20 3 /4 G 1 /4 94 187
110 684 531 95 93,5 10 54,5 130 240 296 150 40 380 520 450 28 24 1 G 1 /4 117 240
120 705 546 100 95 11,5 62,5 140 260 322 160 40 410 538 500 35 30 1 1 /4 G 1 /4 137 289
12.3

579
