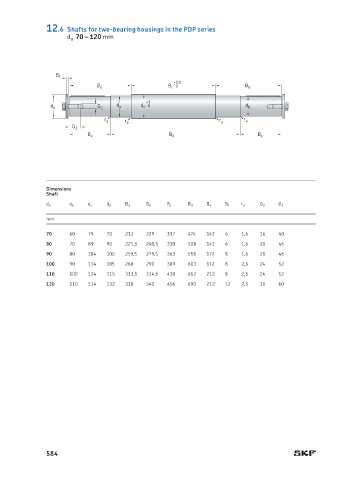

12.6 Shafts for two-bearing housings in the PDP series
d a 70 – 120 mm

B f
+0,1
B a B c 0 B b
+1
d d G 2 d a d c 0 d b
r a r a r a
r a
G 3
B e B d B e

Dimensions
Shaft
d a d b d c d d B a B b B c B d B e B f r a G 2 G 3
mm
70 60 79 70 212 229 317 474 142 6 1,6 16 40
80 70 89 90 221,5 240,5 330 508 142 6 1,6 20 46
90 80 104 100 259,5 279,5 363 558 172 8 1,6 20 46
100 90 114 105 268 290 389 603 172 8 2,5 24 52
110 100 124 115 311,5 334,5 430 652 212 8 2,5 24 52
120 110 134 132 318 340 456 690 212 12 2,5 30 60
