H
G
H 1
H 2
J
L

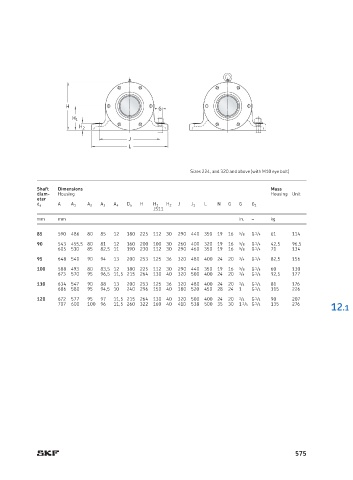

Sizes 224, and 320 and above (with M10 eye bolt)

Shaft Dimensions Mass
diam - Housing Housing Unit
eter
A H J L N G G
d a A 1 A 2 A 3 A 4 D a H 1 H 2 J 1 G 1
JS11
mm mm in. – kg
85 590 486 80 85 12 180 225 112 30 290 440 350 19 16 5 /8 G 1 /4 61 114
90 543 455,5 80 81 12 160 200 100 30 260 400 320 19 16 5 /8 G 1 /4 42,5 96,5
605 510 85 82,5 11 190 230 112 30 290 460 350 19 16 5 /8 G 1 /4 71 134
95 648 540 90 94 13 200 253 125 36 320 480 400 24 20 3 /4 G 1 /4 82,5 156
100 588 493 80 83,5 12 180 225 112 30 290 440 350 19 16 5 /8 G 1 /4 60 130
673 570 95 96,5 11,5 215 264 130 40 320 500 400 24 20 3 /4 G 1 /4 92,5 177
110 634 547 90 88 13 200 253 125 36 320 480 400 24 20 3 /4 G 1 /4 81 176
686 580 95 94,5 10 240 296 150 40 380 520 450 28 24 1 G 1 /4 115 226
120 672 577 95 97 11,5 215 264 130 40 320 500 400 24 20 3 /4 G 1 /4 90 207
707 600 100 96 11,5 260 322 160 40 410 538 500 35 30 1 1 /4 G 1 /4 135 276
12.1

575
