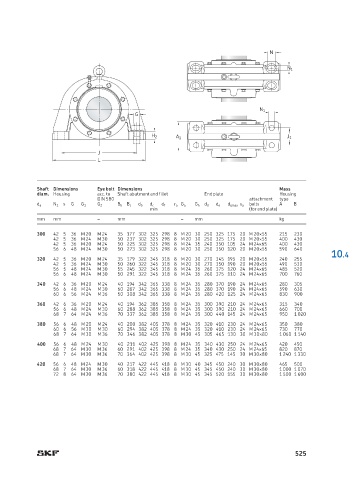

Page 529 - SKF-bearing-housings

N

N 1

N 1
G

H 2 A 1 J 1
J
L

Shaft Dimensions Eye bolt Dimensions Mass
diam. Housing acc. to Shaft abutment and fillet End plate Housing
DIN 580 attachment type
d a N 1 s G G 1 G 2 B b B c d b d c d f r a G a G h d d d e d gmax s a bolts A B
min (for end plate)
mm mm – mm – mm kg
300 42 5 36 M 20 M 24 35 177 302 325 298 8 M 20 30 250 325 175 20 M 20¥55 215 230
42 5 36 M 24 M 30 50 237 302 325 298 8 M 20 30 250 325 175 20 M 20¥55 400 430
42 5 36 M 20 M 24 50 225 302 325 298 8 M 24 35 240 350 105 24 M 24¥65 400 430
56 6 48 M 24 M 30 50 273 302 325 298 8 M 20 30 250 350 120 20 M 20¥55 590 640
10.4
320 42 5 36 M 20 M 24 35 179 322 345 318 8 M 20 30 270 345 195 20 M 20¥55 240 255
42 5 36 M 24 M 30 50 260 322 345 318 8 M 20 30 270 350 190 20 M 20¥55 490 530
56 5 48 M 24 M 30 55 245 322 345 318 8 M 24 35 260 375 120 24 M 24¥65 485 520
56 6 48 M 24 M 30 50 291 322 345 318 8 M 24 35 260 375 110 24 M 24¥65 700 760
340 42 6 36 M 20 M 24 40 194 342 365 338 8 M 24 35 280 370 190 24 M 24¥65 280 305
56 6 48 M 24 M 30 60 287 342 365 338 8 M 24 35 280 370 190 24 M 24¥65 590 630
60 6 56 M 24 M 36 50 308 342 365 338 8 M 24 35 280 420 125 24 M 24¥65 830 900
360 42 6 36 M 20 M 24 40 194 362 385 358 8 M 24 35 300 390 210 24 M 24¥65 315 340
56 6 48 M 24 M 30 60 288 362 385 358 8 M 24 35 300 390 210 24 M 24¥65 660 700
68 7 64 M 24 M 36 70 337 362 385 358 8 M 24 35 300 440 145 24 M 24¥65 950 1 020
380 56 6 48 M 20 M 24 40 200 382 405 378 8 M 24 35 320 410 230 24 M 24¥65 350 380
60 6 56 M 30 M 30 60 294 382 405 378 8 M 24 35 320 410 230 24 M 24¥65 730 770
68 7 64 M 30 M 36 70 346 382 405 378 8 M 30 45 305 465 130 30 M 30¥80 1 060 1 140
400 56 6 48 M 24 M 30 40 211 402 425 398 8 M 24 35 340 430 250 24 M 24¥65 420 450
68 7 64 M 30 M 36 60 291 402 425 398 8 M 24 35 340 430 250 24 M 24¥65 820 870
68 7 64 M 30 M 36 70 364 402 425 398 8 M 30 45 325 475 145 30 M 30¥80 1 240 1 330
420 56 6 48 M 24 M 30 40 217 422 445 418 8 M 30 40 345 450 240 30 M 30¥80 465 500
68 7 64 M 30 M 36 60 318 422 445 418 8 M 30 45 345 450 240 30 M 30¥80 1 000 1 070
72 8 64 M 30 M 36 70 380 422 445 418 8 M 30 45 345 520 155 30 M 30¥80 1 500 1 600

525
