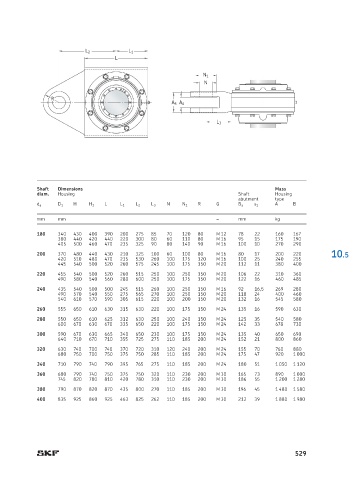

P. 533
L 2 L 1
L
N 1
N
R
A 5 A 6
L 3
Shaft Dimensions Mass
diam. Housing Shaft Housing
abutment type
d a D 1 H H 1 L L 1 L 2 L 3 N N 1 R G B a s 1 A B
mm mm – mm kg
180 340 430 400 390 200 275 85 70 120 80 M 12 78 22 160 167
380 440 420 440 220 300 80 60 110 80 M 16 95 15 175 190
405 500 460 470 235 325 90 80 140 90 M 16 100 10 270 290
200 370 480 440 430 210 325 100 60 100 80 M 16 80 17 200 220 10.5
420 510 480 470 235 530 260 100 175 120 M 16 100 25 240 255
445 540 500 520 260 575 245 100 175 150 M 20 112 11 380 400
220 455 540 500 520 260 515 250 100 250 150 M 20 106 22 310 360
490 580 540 560 280 600 250 100 175 150 M 20 122 16 460 485
240 435 540 500 500 245 515 260 100 250 150 M 16 92 16,5 269 280
490 570 540 550 275 565 270 100 250 150 M 20 118 24 400 460
540 610 570 590 305 615 220 100 200 150 M 20 132 16 545 580
260 555 650 610 630 315 630 220 100 175 150 M 24 135 16 590 630
280 550 650 610 625 312 630 250 100 240 150 M 24 125 35 540 580
600 670 630 670 335 650 220 100 175 150 M 24 142 33 678 730
300 590 670 630 665 340 650 230 100 175 150 M 24 135 40 650 690
640 710 670 710 355 725 275 110 185 200 M 24 152 21 800 860
320 630 740 700 740 370 720 310 120 240 200 M 24 155 70 760 880
680 750 700 750 375 750 285 110 185 200 M 24 175 47 920 1 000
340 710 790 740 790 395 765 275 110 185 200 M 24 180 51 1 050 1 120
360 680 790 740 750 375 750 320 110 230 200 M 30 165 73 890 1 000
745 820 780 810 420 780 310 110 230 200 M 30 186 55 1 200 1 280
380 790 870 820 870 435 800 270 110 185 200 M 30 196 45 1 480 1 580
400 835 925 860 925 463 825 262 110 185 200 M 30 212 39 1 880 1 980
