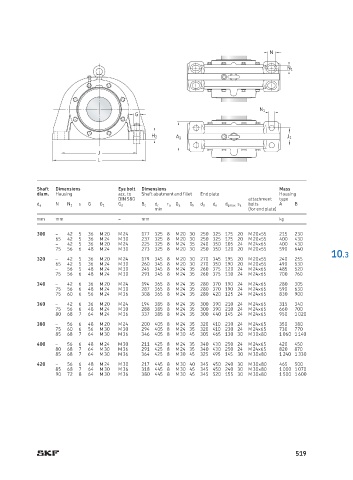

Page 523 - SKF-bearing-housings

N

N 1

N 1
G

H 2 A 1 J 1
J
L

Shaft Dimensions Eye bolt Dimensions Mass
diam. Housing acc. to Shaft abutment and fillet End plate Housing
DIN 580 attachment type
d a N N 1 s G G 1 G 2 B c d c r a G a G h d d d e d gmax s a bolts A B
min (for end plate)
mm mm – mm kg
300 – 42 5 36 M 20 M 24 177 325 8 M 20 30 250 325 175 20 M 20¥55 215 230
65 42 5 36 M 24 M 30 237 325 8 M 20 30 250 325 175 20 M 20¥55 400 430
– 42 5 36 M 20 M 24 225 325 8 M 24 35 240 350 105 24 M 24¥65 400 430
75 56 6 48 M 24 M 30 273 325 8 M 20 30 250 350 120 20 M 20¥55 590 640
10.3
320 – 42 5 36 M 20 M 24 179 345 8 M 20 30 270 345 195 20 M 20¥55 240 255
65 42 5 36 M 24 M 30 260 345 8 M 20 30 270 350 190 20 M 20¥55 490 530
– 56 5 48 M 24 M 30 245 345 8 M 24 35 260 375 120 24 M 24¥65 485 520
75 56 6 48 M 24 M 30 291 345 8 M 24 35 260 375 110 24 M 24¥65 700 760
340 – 42 6 36 M 20 M 24 194 365 8 M 24 35 280 370 190 24 M 24¥65 280 305
75 56 6 48 M 24 M 30 287 365 8 M 24 35 280 370 190 24 M 24¥65 590 630
75 60 6 56 M 24 M 36 308 365 8 M 24 35 280 420 125 24 M 24¥65 830 900
360 – 42 6 36 M 20 M 24 194 385 8 M 24 35 300 390 210 24 M 24¥65 315 340
75 56 6 48 M 24 M 30 288 385 8 M 24 35 300 390 210 24 M 24¥65 660 700
80 68 7 64 M 24 M 36 337 385 8 M 24 35 300 440 145 24 M 24¥65 950 1 020
380 – 56 6 48 M 20 M 24 200 405 8 M 24 35 320 410 230 24 M 24¥65 350 380
75 60 6 56 M 30 M 30 294 405 8 M 24 35 320 410 230 24 M 24¥65 730 770
85 68 7 64 M 30 M 36 346 405 8 M 30 45 305 465 130 30 M 30¥80 1 060 1 140
400 – 56 6 48 M 24 M 30 211 425 8 M 24 35 340 430 250 24 M 24¥65 420 450
80 68 7 64 M 30 M 36 291 425 8 M 24 35 340 430 250 24 M 24¥65 820 870
85 68 7 64 M 30 M 36 364 425 8 M 30 45 325 495 145 30 M 30¥80 1 240 1 330
420 – 56 6 48 M 24 M 30 217 445 8 M 30 40 345 450 240 30 M 30¥80 465 500
85 68 7 64 M 30 M 36 318 445 8 M 30 45 345 450 240 30 M 30¥80 1 000 1 070
90 72 8 64 M 30 M 36 380 445 8 M 30 45 345 520 155 30 M 30¥80 1 500 1 600

519
