N 1
H J 1
G
H 1
H 2

J
L

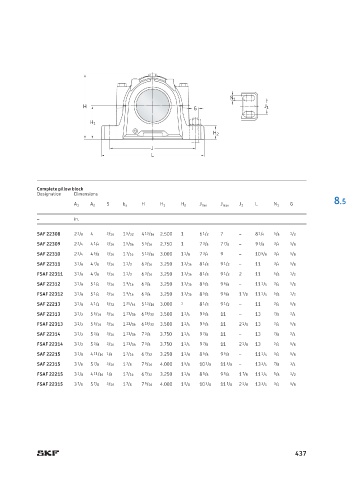

Complete pillow block
Designation Dimensions
8.5
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF 22308 2 3 /8 4 3 /16 1 5 /32 4 13 /16 2.500 1 6 1 /2 7 – 8 1 /4 5 /8 1 /2
SAF 22309 2 3 /4 4 1 /4 3 /16 1 5 /16 5 5 /16 2.750 1 7 3 /8 7 7 /8 – 9 5 /8 3 /4 5 /8
SAF 22310 2 3 /4 4 5 /8 3 /16 1 7 /16 5 13 /16 3.000 1 1 /8 7 3 /4 9 – 10 5 /8 3 /4 5 /8
SAF 22311 3 1 /8 4 7 /8 3 /16 1 1 /2 6 3 /16 3.250 1 3 /16 8 1 /8 9 1 /2 – 11 3 /4 5 /8
FSAF 22311 3 1 /8 4 7 /8 3 /16 1 1 /2 6 3 /16 3.250 1 3 /16 8 1 /8 9 1 /2 2 11 5 /8 1 /2
SAF 22312 3 1 /8 5 1 /4 3 /16 1 9 /16 6 3 /8 3.250 1 3 /16 8 5 /8 9 5 /8 – 11 1 /4 3 /4 5 /8
FSAF 22312 3 1 /8 5 1 /4 3 /16 1 9 /16 6 3 /8 3.250 1 3 /16 8 5 /8 9 5 /8 1 7 /8 11 1 /4 5 /8 1 /2
SAF 22213 3 1 /8 4 1 /2 5 /32 1 25 /64 5 13 /16 3.000 1 8 1 /8 9 1 /2 – 11 3 /4 5 /8
SAF 22313 3 1 /2 5 5 /16 3 /16 1 11 /16 6 19 /32 3.500 1 1 /4 9 5 /8 11 – 13 7 /8 3 /4
FSAF 22313 3 1 /2 5 5 /16 3 /16 1 11 /16 6 19 /32 3.500 1 1 /4 9 5 /8 11 2 1 /8 13 3 /4 5 /8
SAF 22314 3 1 /2 5 3 /8 3 /16 1 11 /16 7 3 /8 3.750 1 1 /4 9 7 /8 11 – 13 7 /8 3 /4
FSAF 22314 3 1 /2 5 3 /8 3 /16 1 11 /16 7 3 /8 3.750 1 1 /4 9 7 /8 11 2 1 /8 13 3 /4 5 /8
SAF 22215 3 1 /8 4 11 /16 1 /8 1 7 /16 6 7 /32 3.250 1 1 /8 8 5 /8 9 5 /8 – 11 1 /4 3 /4 5 /8
SAF 22315 3 7 /8 5 7 /8 3 /16 1 7 /8 7 9 /16 4.000 1 5 /8 10 3 /8 11 5 /8 – 13 3 /4 7 /8 3 /4
FSAF 22215 3 1 /8 4 11 /16 1 /8 1 7 /16 6 7 /32 3.250 1 1 /8 8 5 /8 9 5 /8 1 7 /8 11 1 /4 5 /8 1 /2
FSAF 22315 3 7 /8 5 7 /8 3 /16 1 7 /8 7 9 /16 4.000 1 5 /8 10 3 /8 11 5 /8 2 1 /8 13 3 /4 3 /4 5 /8

437
