N 1
J 1
H G

H 1
H 2
J
L

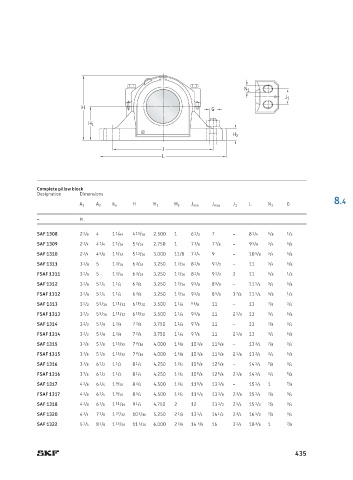

Complete pillow block
Designation Dimensions
8.4
H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF 1308 2 3 /8 4 1 1 /64 4 13 /16 2.500 1 6 1 /2 7 – 8 1 /4 5 /8 1 /2
SAF 1309 2 3 /4 4 1 /4 1 1 /16 5 5 /16 2.750 1 7 3 /8 7 7 /8 – 9 5 /8 3 /4 5 /8
SAF 1310 2 3 /4 4 5 /8 1 5 /32 5 13 /16 3.000 11/8 7 3 /4 9 – 10 5 /8 3 /4 5 /8
SAF 1311 3 1 /8 5 1 3 /16 6 3 /16 3.250 1 3 /16 8 1 /8 9 1 /2 – 11 3 /4 5 /8
FSAF 1311 3 1 /8 5 1 3 /16 6 3 /16 3.250 1 3 /16 8 1 /8 9 1 /2 2 11 5 /8 1 /2
SAF 1312 3 1 /8 5 1 /4 1 1 /4 6 3 /8 3.250 1 3 /16 9 5 /8 8 5 /8 – 11 1 /4 3 /4 5 /8
FSAF 1312 3 1 /8 5 1 /4 1 1 /4 6 3 /8 3.250 1 3 /16 9 5 /8 8 5 /8 1 7 /8 11 1 /4 5 /8 1 /2
SAF 1313 3 1 /2 5 5 /16 1 11 /32 6 19 /32 3.500 1 1 /4 9 5 /8 11 – 13 7 /8 3 /4
FSAF 1313 3 1 /2 5 5 /16 1 11 /32 6 19 /32 3.500 1 1 /4 9 5 /8 11 2 1 /8 13 3 /4 5 /8
SAF 1314 3 1 /2 5 3 /8 1 3 /8 7 3 /8 3.750 1 1 /4 9 7 /8 11 – 13 7 /8 3 /4
FSAF 1314 3 1 /2 5 3 /8 1 3 /8 7 3 /8 3.750 1 1 /4 9 7 /8 11 2 1 /8 13 3 /4 5 /8
SAF 1315 3 7 /8 5 7 /8 1 15 /32 7 9 /16 4.000 1 5 /8 10 3 /8 11 5 /8 – 13 3 /4 7 /8 3 /4
FSAF 1315 3 7 /8 5 7 /8 1 15 /32 7 9 /16 4.000 1 5 /8 10 3 /8 11 5 /8 2 1 /8 13 3 /4 3 /4 5 /8
SAF 1316 3 7 /8 6 1 /2 1 1 /2 8 1 /4 4.250 1 3 /4 10 5 /8 12 5 /8 – 14 1 /4 7 /8 3 /4
FSAF 1316 3 7 /8 6 1 /2 1 1 /2 8 1 /4 4.250 1 3 /4 10 5 /8 12 5 /8 2 1 /8 14 1 /4 3 /4 5 /8
SAF 1317 4 3 /8 6 3 /4 1 9 /16 8 3 /4 4.500 1 3 /4 11 5 /8 13 1 /8 – 15 1 /4 1 7 /8
FSAF 1317 4 3 /8 6 3 /4 1 9 /16 8 3 /4 4.500 1 3 /4 11 5 /8 13 1 /8 2 3 /8 15 1 /4 7 /8 3 /4
SAF 1318 4 3 /8 6 7 /8 1 11 /16 9 1 /4 4.750 2 12 13 1 /2 2 1 /4 15 1 /2 7 /8 3 /4
SAF 1320 4 3 /4 7 3 /8 1 27 /32 10 3 /16 5.250 2 1 /8 13 1 /4 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
SAF 1322 5 1 /4 8 1 /8 1 15 /16 11 5 /16 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 1 7 /8

435
