P. 445
N 1
H J 1
G
H 1
H 2
J
L

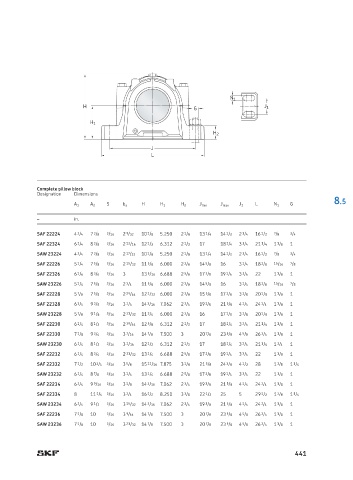

Complete pillow block
Designation Dimensions
8.5
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF 22224 4 3 /4 7 3 /8 3 /16 2 9 /32 10 1 /8 5.250 2 1 /8 13 1 /4 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
SAF 22324 6 1 /4 8 3 /8 3 /16 2 13 /16 12 1 /2 6.312 2 1 /2 17 18 1 /4 3 3 /4 21 1 /4 1 1 /8 1
SAW 23224 4 3 /4 7 3 /8 3 /16 2 17 /32 10 1 /8 5.250 2 1 /8 13 1 /4 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
SAF 22226 5 1 /4 7 5 /8 3 /16 2 15 /32 11 5 /8 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 15 /16 7 /8
SAF 22326 6 1 /4 8 3 /4 3 /16 3 13 5 /16 6.688 2 5 /8 17 3 /8 19 1 /4 3 3 /4 22 1 1 /8 1
SAW 23226 5 1 /4 7 5 /8 3 /16 2 3 /4 11 5 /8 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 15 /16 7 /8
SAF 22228 5 7 /8 7 5 /8 3 /16 2 29 /64 12 1 /32 6.000 2 3 /8 15 5 /8 17 3 /8 3 3 /8 20 1 /8 1 1 /8 1
SAF 22328 6 3 /4 9 3 /8 3 /16 3 1 /4 14 3 /16 7.062 2 3 /4 19 3 /8 21 5 /8 4 1 /4 24 3 /4 1 1 /8 1
SAW 23228 5 7 /8 9 1 /8 3 /16 2 31 /32 11 3 /4 6.000 2 3 /8 16 17 1 /8 3 3 /8 20 1 /8 1 1 /8 1
SAF 22230 6 1 /4 8 1 /2 3 /16 2 39 /64 12 5 /8 6.312 2 1 /2 17 18 1 /4 3 3 /4 21 1 /4 1 1 /8 1
SAF 22330 7 1 /8 9 3 /4 3 /16 3 7 /16 14 7 /8 7.500 3 20 7 /8 23 5 /8 4 5 /8 26 3 /4 1 1 /8 1
SAW 23230 6 1 /4 8 1 /2 3 /16 3 1 /16 12 1 /2 6.312 2 1 /2 17 18 1 /4 3 3 /4 21 1 /4 1 3 /4 1
SAF 22232 6 1 /4 8 3 /4 3 /16 2 31 /32 13 1 /4 6.688 2 5 /8 17 3 /8 19 1 /4 3 3 /4 22 1 1 /8 1
SAF 22332 7 1 /2 10 3 /4 3 /16 3 5 /8 15 11 /16 7.875 3 1 /8 21 5 /8 24 3 /8 4 1 /2 28 1 3 /8 1 1 /4
SAW 23232 6 1 /4 8 7 /8 3 /16 3 1 /4 13 1 /4 6.688 2 5 /8 17 3 /8 19 1 /4 3 3 /4 22 1 1 /8 1
SAF 22234 6 3 /4 9 9 /16 3 /16 3 1 /8 14 3 /16 7.062 2 3 /4 19 3 /8 21 5 /8 4 1 /4 24 3 /4 1 1 /8 1
SAF 22334 8 11 1 /4 3 /16 3 3 /4 16 1 /2 8.250 3 3 /8 22 1 /2 25 5 29 1 /2 1 3 /8 1 1 /4
SAW 23234 6 3 /4 9 1 /2 3 /16 3 15 /32 14 3 /16 7.062 2 3 /4 19 3 /8 21 5 /8 4 1 /4 24 3 /4 1 1 /8 1
SAF 22236 7 1 /8 10 3 /16 3 9 /64 14 7 /8 7.500 3 20 7 /8 23 5 /8 4 5 /8 26 3 /4 1 1 /8 1
SAW 23236 7 1 /8 10 3 /16 3 21 /32 14 7 /8 7.500 3 20 7 /8 23 5 /8 4 5 /8 26 3 /4 1 1 /8 1
441
