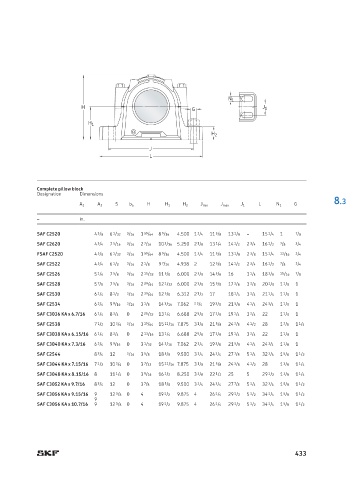

Complete pillow block
Designation Dimensions
8.3
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF C2520 4 3 /8 6 1 /32 3 /16 1 59 /64 8 9 /16 4.500 1 3 /4 11 5 /8 13 1 /8 – 15 1 /4 1 7 /8
SAF C2620 4 3 /4 7 5 /16 3 /16 2 7 /16 10 3 /16 5.250 2 1 /8 13 1 /4 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
FSAF C2520 4 3 /8 6 1 /32 3 /16 1 59 /64 8 9 /16 4.500 1 3 /4 11 5 /8 13 1 /8 2 3 /8 15 1 /4 13 /16 3 /4
SAF C2522 4 3 /4 6 1 /2 3 /16 2 1 /8 9 7 /16 4.938 2 12 5 /8 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
SAF C2526 5 1 /4 7 5 /8 3 /16 2 15 /32 11 5 /8 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 15 /16 7 /8
SAF C2528 5 7 /8 7 5 /8 3 /16 2 29 /64 12 1 /32 6.000 2 3 /8 15 5 /8 17 3 /8 3 3 /8 20 1 /8 1 1 /8 1
SAF C2530 6 1 /4 8 1 /2 3 /16 2 39 /64 12 5 /8 6.312 2 1 /2 17 18 1 /4 3 3 /4 21 1 /4 1 1 /8 1
SAF C2534 6 3 /4 9 9 /16 3 /16 3 1 /8 14 3 /16 7.062 2 3 /4 19 3 /8 21 5 /8 4 1 /4 24 3 /4 1 1 /8 1
SAF C3036 KA x 6.7/16 6 1 /4 8 3 /4 0 2 25 /32 13 1 /4 6.688 2 5 /8 17 3 /8 19 1 /4 3 3 /4 22 1 1 /8 1
SAF C2538 7 1 /2 10 3 /4 3 /16 3 19 /64 15 11 /16 7.875 3 1 /8 21 5 /8 24 3 /8 4 1 /2 28 1 3 /8 1 1 /4
SAF C3038 KA x 6.15/16 6 1 /4 8 3 /4 0 2 13 /16 13 1 /4 6.688 2 5 /8 17 3 /8 19 1 /4 3 3 /4 22 1 1 /8 1
SAF C3040 KA x 7.3/16 6 3 /4 9 9 /16 0 3 1 /32 14 3 /16 7.062 2 3 /4 19 3 /8 21 5 /8 4 1 /4 24 3 /4 1 1 /8 1
SAF C2544 8 3 /4 12 3 /16 3 5 /8 18 5 /8 9.500 3 3 /4 24 3 /4 27 7 /8 5 1 /4 32 3 /4 1 5 /8 1 1 /2
SAF C3044 KA x 7.15/16 7 1 /2 10 3 /4 0 3 7 /32 15 11 /16 7.875 3 1 /8 21 5 /8 24 3 /8 4 1 /2 28 1 3 /8 1 1 /4
SAF C3048 KA x 8.15/16 8 11 1 /4 0 3 9 /16 16 1 /2 8.250 3 3 /8 22 1 /2 25 5 29 1 /2 1 3 /8 1 1 /4
SAF C3052 KA x 9.7/16 8 3 /4 12 0 3 7 /8 18 5 /8 9.500 3 3 /4 24 3 /4 27 7 /8 5 1 /4 32 3 /4 1 5 /8 1 1 /2
SAF C3056 KA x 9.15/16 9 12 3 /8 0 4 19 1 /2 9.875 4 26 1 /4 29 1 /2 5 1 /2 34 1 /4 1 5 /8 1 1 /2
9
SAF C3056 KA x 10.7/16 9 12 3 /8 0 4 19 1 /2 9.875 4 26 1 /4 29 1 /2 5 1 /2 34 1 /4 1 5 /8 1 1 /2
