N 1
H J 1
G
H 1
H 2

J
L

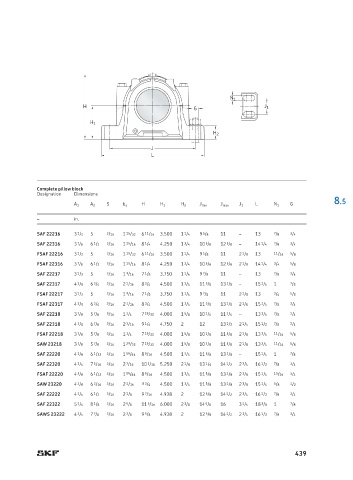

Complete pillow block
Designation Dimensions
8.5
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF 22216 3 1 /2 5 3 /16 1 15 /32 6 11 /16 3.500 1 1 /4 9 5 /8 11 – 13 7 /8 3 /4
SAF 22316 3 7 /8 6 1 /2 3 /16 1 15 /16 8 1 /4 4.250 1 3 /4 10 5 /8 12 5 /8 – 14 1 /4 7 /8 3 /4
FSAF 22216 3 1 /2 5 3 /16 1 15 /32 6 11 /16 3.500 1 1 /4 9 5 /8 11 2 1 /8 13 11 /16 5 /8
FSAF 22316 3 7 /8 6 1 /2 3 /16 1 15 /16 8 1 /4 4.250 1 3 /4 10 5 /8 12 5 /8 2 1 /8 14 1 /4 3 /4 5 /8
SAF 22217 3 1 /2 5 3 /16 1 9 /16 7 1 /8 3.750 1 1 /4 9 7 /8 11 – 13 7 /8 3 /4
SAF 22317 4 3 /8 6 3 /4 3 /16 2 1 /16 8 3 /4 4.500 1 3 /4 11 5 /8 13 1 /8 – 15 1 /4 1 7 /8
FSAF 22217 3 1 /2 5 3 /16 1 9 /16 7 1 /8 3.750 1 1 /4 9 7 /8 11 2 1 /8 13 3 /4 5 /8
FSAF 22317 4 3 /8 6 3 /4 3 /16 2 1 /16 8 3 /4 4.500 1 3 /4 11 5 /8 13 1 /8 2 3 /8 15 1 /4 7 /8 3 /4
SAF 22218 3 7 /8 5 7 /8 3 /16 1 3 /4 7 19 /32 4.000 1 5 /8 10 1 /4 11 3 /4 – 13 3 /4 7 /8 3 /4
SAF 22318 4 3 /8 6 7 /8 3 /16 2 3 /16 9 1 /4 4.750 2 12 13 1 /2 2 1 /4 15 1 /2 7 /8 3 /4
FSAF 22218 3 7 /8 5 7 /8 3 /16 1 3 /4 7 19 /32 4.000 1 5 /8 10 3 /8 11 5 /8 2 1 /8 13 3 /4 11 /16 5 /8
SAW 23218 3 7 /8 5 7 /8 3 /16 1 29 /32 7 19 /32 4.000 1 5 /8 10 3 /8 11 5 /8 2 1 /8 13 3 /4 11 /16 5 /8
SAF 22220 4 3 /8 6 1 /32 3 /16 1 59 /64 8 9 /16 4.500 1 3 /4 11 5 /8 13 1 /8 – 15 1 /4 1 7 /8
SAF 22320 4 3 /4 7 5 /16 3 /16 2 7 /16 10 3 /16 5.250 2 1 /8 13 1 /4 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
FSAF 22220 4 3 /8 6 1 /32 3 /16 1 59 /64 8 9 /16 4.500 1 3 /4 11 5 /8 13 1 /8 2 3 /8 15 1 /4 13 /16 3 /4
SAW 23220 4 3 /8 6 3 /16 3 /16 2 1 /16 8 3 /4 4.500 1 3 /4 11 5 /8 13 1 /8 2 3 /8 15 1 /4 5 /8 1 /2
SAF 22222 4 3 /4 6 1 /2 3 /16 2 1 /8 9 7 /16 4.938 2 12 5 /8 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
SAF 22322 5 1 /4 8 1 /8 3 /16 2 5 /8 11 5 /16 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 1 7 /8
SAWS 23222 4 3 /4 7 7 /8 3 /16 2 3 /8 9 5 /8 4.938 2 12 5 /8 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
