N 1
H J 1
G
H 1
H 2
J
L

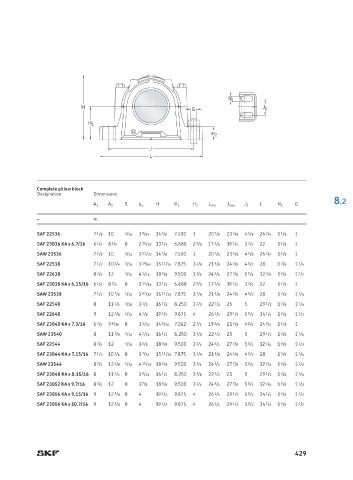

Complete pillow block
Designation Dimensions
8.2
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF 22536 7 1 /8 10 3 /16 3 9 /64 14 7 /8 7.500 3 20 7 /8 23 5 /8 4 5 /8 26 3 /4 1 1 /8 1
SAF 23036 KA x 6.7/16 6 1 /4 8 3 /4 0 2 25 /32 13 1 /4 6.688 2 5 /8 17 3 /8 19 1 /4 3 3 /4 22 1 1 /8 1
SAW 23536 7 1 /8 10 3 /16 3 21 /32 14 7 /8 7.500 3 20 7 /8 23 5 /8 4 5 /8 26 3 /4 1 1 /8 1
SAF 22538 7 1 /2 10 3 /4 3 /16 3 19 /64 15 11 /16 7.875 3 1 /8 21 5 /8 24 3 /8 4 1 /2 28 1 3 /8 1 1 /4
SAF 22638 8 3 /4 12 3 /16 4 1 /16 18 5 /8 9.500 3 3 /4 24 3 /4 27 7 /8 5 1 /4 32 3 /4 1 5 /8 1 1 /2
SAF 23038 KA x 6.15/16 6 1 /4 8 3 /4 0 2 13 /16 13 1 /4 6.688 2 5 /8 17 3 /8 19 1 /4 3 3 /4 22 1 1 /8 1
SAW 23538 7 1 /2 10 7 /8 3 /16 3 27 /32 15 11 /16 7.875 3 1 /8 21 5 /8 24 3 /8 4 1 /2 28 1 3 /8 1 1 /4
SAF 22540 8 11 1 /4 3 /16 3 1 /2 16 1 /2 8.250 3 3 /8 22 1 /2 25 5 29 1 /2 1 3 /8 1 1 /4
SAF 22640 9 12 3 /8 3 /16 4 1 /8 19 1 /2 9.875 4 26 1 /4 29 1 /2 5 1 /2 34 1 /4 1 5 /8 1 1 /2
SAF 23040 KA x 7.3/16 6 3 /4 9 9 /16 0 3 1 /32 14 3 /16 7.062 2 3 /4 19 3 /8 21 5 /8 4 1 /4 24 3 /4 1 1 /8 1
SAW 23540 8 11 3 /8 3 /16 4 1 /16 16 1 /2 8.250 3 3 /8 22 1 /2 25 5 29 1 /2 1 3 /8 1 1 /4
SAF 22544 8 3 /4 12 3 /16 3 5 /8 18 5 /8 9.500 3 3 /4 24 3 /4 27 7 /8 5 1 /4 32 3 /4 1 5 /8 1 1 /2
SAF 23044 KA x 7.15/16 7 1 /2 10 3 /4 0 3 7 /32 15 11 /16 7.875 3 1 /8 21 5 /8 24 3 /8 4 1 /2 28 1 3 /8 1 1 /4
SAW 23544 8 3 /4 12 1 /8 3 /16 4 15 /32 18 5 /8 9.500 3 3 /4 24 3 /4 27 7 /8 5 1 /4 32 3 /4 1 5 /8 1 1 /2
SAF 23048 KA x 8.15/16 8 11 1 /4 0 3 9 /16 16 1 /2 8.250 3 3 /8 22 1 /2 25 5 29 1 /2 1 3 /8 1 1 /4
SAF 23052 KA x 9.7/16 8 3 /4 12 0 3 7 /8 18 5 /8 9.500 3 3 /4 24 3 /4 27 7 /8 5 1 /4 32 3 /4 1 5 /8 1 1 /2
SAF 23056 KA x 9.15/16 9 12 3 /8 0 4 19 1 /2 9.875 4 26 1 /4 29 1 /2 5 1 /2 34 1 /4 1 5 /8 1 1 /2
SAF 23056 KA x 10.7/16 9 12 3 /8 0 4 19 1 /2 9.875 4 26 1 /4 29 1 /2 5 1 /2 34 1 /4 1 5 /8 1 1 /2

429
