N 1
H J 1
G
H 1
H 2
J
L

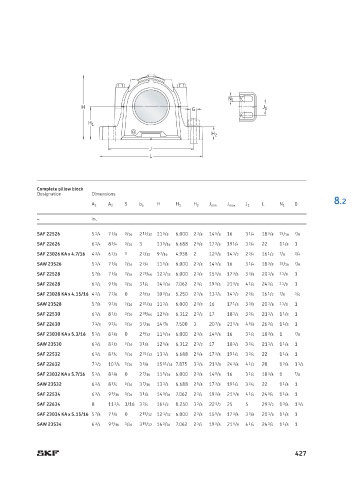

Complete pillow block
Designation Dimensions
8.2
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF 22526 5 1 /4 7 5 /8 3 /16 2 15 /32 11 5 /8 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 15 /16 7 /8
SAF 22626 6 1 /4 8 3 /4 3 /16 3 13 5 /16 6.688 2 5 /8 17 3 /8 19 1 /4 3 3 /4 22 1 1 /8 1
SAF 23026 KA x 4.7/16 4 3 /4 6 1 /2 0 2 3 /32 9 7 /16 4.938 2 12 5 /8 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
SAW 23526 5 1 /4 7 5 /8 3 /16 2 3 /4 11 5 /8 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 15 /16 7 /8

SAF 22528 5 7 /8 7 5 /8 3 /16 2 29 /64 12 1 /32 6.000 2 3 /8 15 5 /8 17 3 /8 3 3 /8 20 1 /8 1 1 /8 1
SAF 22628 6 3 /4 9 5 /8 3 /16 3 1 /4 14 3 /16 7.062 2 3 /4 19 3 /8 21 5 /8 4 1 /4 24 3 /4 1 1 /8 1
SAF 23028 KA x 4.15/16 4 3 /4 7 3 /8 0 2 5 /32 10 3 /16 5.250 2 1 /8 13 1 /4 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
SAW 23528 5 7 /8 9 1 /8 3 /16 2 31 /32 11 3 /4 6.000 2 3 /8 16 17 1 /8 3 3 /8 20 1 /8 1 1 /8 1
SAF 22530 6 1 /4 8 1 /2 3 /16 2 39 /64 12 5 /8 6.312 2 1 /2 17 18 1 /4 3 3 /4 21 1 /4 1 1 /8 1
SAF 22630 7 1 /8 9 3 /4 3 /16 3 7 /16 14 7 /8 7.500 3 20 7 /8 23 5 /8 4 5 /8 26 3 /4 1 1 /8 1
SAF 23030 KA x 5.3/16 5 1 /4 8 1 /8 0 2 9 /32 11 5 /16 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 1 7 /8
SAW 23530 6 1 /4 8 1 /2 3 /16 3 1 /8 12 5 /8 6.312 2 1 /2 17 18 1 /4 3 3 /4 21 1 /4 1 1 /8 1
SAF 22532 6 1 /4 8 3 /4 3 /16 2 31 /32 13 1 /4 6.688 2 5 /8 17 3 /8 19 1 /4 3 3 /4 22 1 1 /8 1
SAF 22632 7 1 /2 10 3 /4 3 /16 3 5 /8 15 11 /16 7.875 3 1 /8 21 5 /8 24 3 /8 4 1 /2 28 1 3 /8 1 1 /4
SAF 23032 KA x 5.7/16 5 1 /4 8 1 /8 0 2 7 /16 11 5 /16 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 1 7 /8
SAW 23532 6 1 /4 8 3 /4 3 /16 3 7 /16 13 1 /4 6.688 2 5 /8 17 3 /8 19 1 /4 3 3 /4 22 1 1 /8 1
SAF 22534 6 3 /4 9 9 /16 3 /16 3 1 /8 14 3 /16 7.062 2 3 /4 19 3 /8 21 5 /8 4 1 /4 24 3 /4 1 1 /8 1
SAF 22634 8 11 1 /4 3/16 3 3 /4 16 1 /2 8.250 3 3 /8 22 1 /2 25 5 29 1 /2 1 3 /8 1 1 /4
SAF 23034 KA x 5.15/16 5 7 /8 7 5 /8 0 2 19 /32 12 1 /32 6.000 2 3 /8 15 5 /8 17 3 /8 3 3 /8 20 1 /8 1 1 /8 1

SAW 23534 6 3 /4 9 9 /16 3 /16 3 19 /12 14 3 /16 7.062 2 3 /4 19 3 /8 21 5 /8 4 1 /4 24 3 /4 1 1 /8 1
