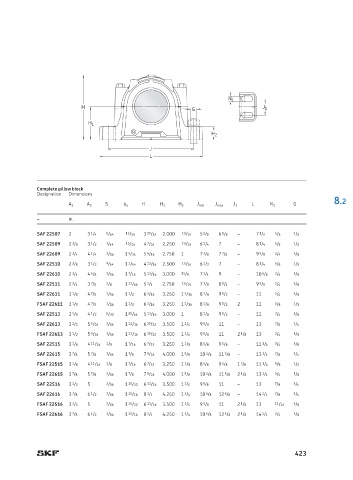

Complete pillow block
Designation Dimensions
8.2
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF 22507 2 3 1 /4 5 /64 13 /16 3 29 /32 2.000 13 /16 5 5 /8 6 1 /8 – 7 1 /2 5 /8 1 /2
SAF 22509 2 3 /8 3 1 /2 7 /64 15 /16 4 7 /16 2.250 13 /16 6 1 /4 7 – 8 1 /4 5 /8 1 /2
SAF 22609 2 3 /4 4 1 /4 3 /16 1 5 /16 5 5 /16 2.750 1 7 3 /8 7 7 /8 – 9 5 /8 3 /4 5 /8
SAF 22510 2 3 /8 3 1 /2 9 /64 1 1 /64 4 13 /16 2.500 15 /16 6 1 /2 7 – 8 1 /4 5 /8 1 /2
SAF 22610 2 3 /4 4 5 /8 3 /16 1 7 /16 5 13 /16 3.000 11 /8 7 3 /4 9 – 10 5 /8 3 /4 5 /8
SAF 22511 2 3 /4 3 7 /8 1 /8 1 13 /64 5 1 /4 2.750 15 /16 7 3 /8 8 1 /4 – 9 5 /8 3 /4 5 /8
SAF 22611 3 1 /8 4 7 /8 3 /16 1 1 /2 6 3 /16 3.250 1 3 /16 8 1 /8 9 1 /2 – 11 3 /4 5 /8
FSAF 22611 3 1 /8 4 7 /8 3 /16 1 1 /2 6 3 /16 3.250 1 3 /16 8 1 /8 9 1 /2 2 11 5 /8 1 /2
SAF 22513 3 1 /8 4 1 /2 5 /32 1 25 /64 5 13 /16 3.000 1 8 1 /8 9 1 /2 – 11 3 /4 5 /8
SAF 22613 3 1 /2 5 5 /16 3 /16 1 11 /16 6 19 /32 3.500 1 1 /4 9 5 /8 11 – 13 7 /8 3 /4

FSAF 22613 3 1 /2 5 5 /16 3 /16 1 11 /16 6 19 /32 3.500 1 1 /4 9 5 /8 11 2 1 /8 13 3 /4 5 /8
SAF 22515 3 1 /8 4 11 /16 1 /8 1 7 /16 6 7 /32 3.250 1 1 /8 8 5 /8 9 5 /8 – 11 1 /4 3 /4 5 /8
SAF 22615 3 7 /8 5 7 /8 3 /16 1 7 /8 7 9 /16 4.000 1 5 /8 10 3 /8 11 5 /8 – 13 3 /4 7 /8 3 /4
FSAF 22515 3 1 /8 4 11 /16 1 /8 1 7 /16 6 7 /32 3.250 1 1 /8 8 5 /8 9 5 /8 1 7 /8 11 1 /4 5 /8 1 /2
FSAF 22615 3 7 /8 5 7 /8 3 /16 1 7 /8 7 9 /16 4.000 1 5 /8 10 3 /8 11 5 /8 2 1 /8 13 3 /4 3 /4 5 /8
SAF 22516 3 1 /2 5 3 /16 1 15 /32 6 11 /16 3.500 1 1 /4 9 5 /8 11 – 13 7 /8 3 /4
SAF 22616 3 7 /8 6 1 /2 3 /16 1 15 /16 8 1 /4 4.250 1 3 /4 10 5 /8 12 5 /8 – 14 1 /4 7 /8 3 /4
FSAF 22516 3 1 /2 5 3 /16 1 15 /32 6 11 /16 3.500 1 1 /4 9 5 /8 11 2 1 /8 13 11 /16 5 /8
FSAF 22616 3 7 /8 6 1 /2 3 /16 1 15 /16 8 1 /4 4.250 1 3 /4 10 5 /8 12 5 /8 2 1 /8 14 1 /4 3 /4 5 /8
