N 1
H J 1
G
H 1
H 2
J
L

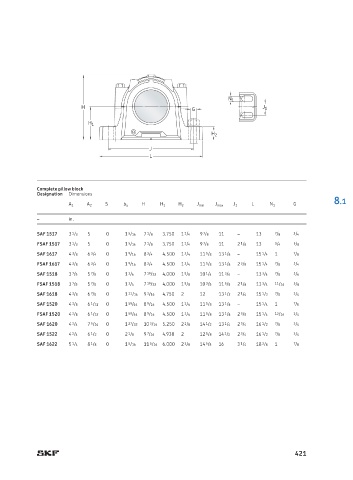

Complete pillow block
Designation Dimensions
8.1
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF 1517 3 1 /2 5 0 1 5 /16 7 1 /8 3.750 1 1 /4 9 7 /8 11 – 13 7 /8 3 /4
FSAF 1517 3 1 /2 5 0 1 5 /16 7 1 /8 3.750 1 1 /4 9 7 /8 11 2 1 /8 13 3 /4 5 /8
SAF 1617 4 3 /8 6 3 /4 0 1 9 /16 8 3 /4 4.500 1 3 /4 11 5 /8 13 1 /8 – 15 1 /4 1 7 /8
FSAF 1617 4 3 /8 6 3 /4 0 1 9 /16 8 3 /4 4.500 1 3 /4 11 5 /8 13 1 /8 2 3 /8 15 1 /4 7 /8 3 /4
SAF 1518 3 7 /8 5 7 /8 0 1 3 /4 7 19 /32 4.000 1 5 /8 10 1 /4 11 3 /4 – 13 3 /4 7 /8 3 /4
FSAF 1518 3 7 /8 5 7 /8 0 1 3 /4 7 19 /32 4.000 1 5 /8 10 3 /8 11 5 /8 2 1 /8 13 3 /4 11 /16 5 /8
SAF 1618 4 3 /8 6 7 /8 0 1 11 /16 9 3 /16 4.750 2 12 13 1 /2 2 1 /4 15 1 /2 7 /8 3 /4
SAF 1520 4 3 /8 6 1 /32 0 1 59 /64 8 9 /16 4.500 1 3 /4 11 5 /8 13 1 /8 – 15 1 /4 1 7 /8
FSAF 1520 4 3 /8 6 1 /32 0 1 59 /64 8 9 /16 4.500 1 3 /4 11 5 /8 13 1 /8 2 3 /8 15 1 /4 13 /16 3 /4
SAF 1620 4 3 /4 7 5 /16 0 1 27 /32 10 3 /16 5.250 2 1 /8 14 1 /2 13 1 /4 2 3 /4 16 1 /2 7 /8 3 /4

SAF 1522 4 3 /4 6 1 /2 0 2 1 /8 9 7 /16 4.938 2 12 5 /8 14 1 /2 2 3 /4 16 1 /2 7 /8 3 /4
SAF 1622 5 1 /4 8 1 /8 0 1 5 /16 11 5 /16 6.000 2 3 /8 14 5 /8 16 3 1 /4 18 3 /8 1 7 /8

421
