Page 423 - SKF-bearing-housings

N 1
H
G J 1
H 1
H 2
J
L

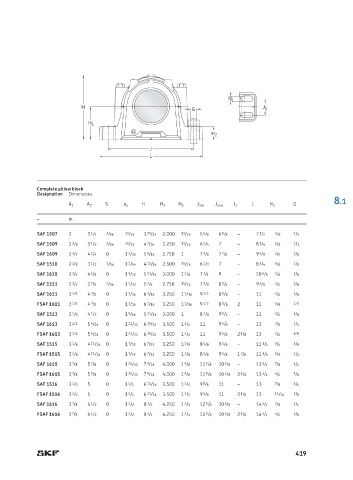

Complete pillow block
Designation Dimensions
8.1
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF 1507 2 3 1 /4 3 /16 13 /16 3 29 /32 2.000 13 /16 5 5 /8 6 1 /8 – 7 1 /2 5 /8 1 /2
SAF 1509 2 3 /8 3 1 /2 3 /16 15 /16 4 7 /16 2.250 13 /16 6 1 /4 7 – 8 1 /4 5 /8 1 /2
SAF 1609 2 3 /4 4 1 /4 0 1 1 /16 5 5 /16 2.750 1 7 3 /8 7 7 /8 – 9 5 /8 3 /4 5 /8
SAF 1510 2 3 /8 3 1 /2 3 /16 1 1 /64 4 13 /16 2.500 15 /16 6 1 /2 7 – 8 1 /4 5 /8 1 /2
SAF 1610 2 3 /4 4 5 /8 0 1 5 /32 5 13 /16 3.000 1 1 /8 7 3 /4 9 – 10 5 /8 3 /4 5 /8
SAF 1511 2 3 /4 3 7 /8 3 /16 1 1 /32 5 1 /4 2.750 15 /16 7 3 /8 8 1 /4 – 9 5 /8 3 /4 5 /8
SAF 1611 3 1⁄8 4 7 /8 0 1 3 /16 6 3 /16 3.250 1 3 /16 9 1⁄2 8 1 /8 – 11 3 /4 5 /8
FSAF 1611 3 1⁄8 4 7 /8 0 1 3 /16 6 3 /16 3.250 1 3 /16 9 1⁄2 8 1 /8 2 11 5 /8 1⁄2
SAF 1513 3 1 /8 4 1 /2 0 1 9 /64 5 13 /16 3.000 1 8 1 /8 9 1 /2 – 11 3 /4 5 /8
SAF 1613 3 1⁄2 5 5 /16 0 1 11 /32 6 19 /32 3.500 1 1 /4 11 9 5 /8 – 13 7 /8 3 /4
FSAF 1613 3 1⁄2 5 5 /16 0 1 11 /32 6 19 /32 3.500 1 1 /4 11 9 5 /8 2 1 /8 13 3 /4 5⁄8
SAF 1515 3 1 /8 4 11 /16 0 1 7 /32 6 7 /32 3.250 1 1 /8 8 5 /8 9 5 /8 – 11 1 /4 3 /4 5 /8
FSAF 1515 3 1 /8 4 11 /16 0 1 7 /32 6 7 /32 3.250 1 1 /8 8 5 /8 9 5 /8 1 7 /8 11 1 /4 5 /8 1 /2
SAF 1615 3 7 /8 5 7 /8 0 1 15 /32 7 9 /16 4.000 1 5 /8 11 5 /8 10 3 /8 – 13 3 /4 7 /8 3 /4

FSAF 1615 3 7 /8 5 7 /8 0 1 15 /32 7 9 /16 4.000 1 5 /8 11 5 /8 10 3 /8 2 1 /8 13 3 /4 3 /4 5 /8
SAF 1516 3 1 /2 5 0 1 1 /4 6 11 /16 3.500 1 1 /4 9 5 /8 11 – 13 7 /8 3 /4
FSAF 1516 3 1 /2 5 0 1 1 /4 6 11 /16 3.500 1 1 /4 9 5 /8 11 2 1 /8 13 11 /16 5 /8

SAF 1616 3 7 /8 6 1 /2 0 1 1 /2 8 1 /4 4.250 1 3 /4 12 5 /8 10 5 /8 – 14 1 /4 7 /8 3 /4
FSAF 1616 3 7 /8 6 1 /2 0 1 1 /2 8 1 /4 4.250 1 3 /4 12 5 /8 10 5 /8 2 1 /8 14 1 /4 3 /4 5 /8

419
