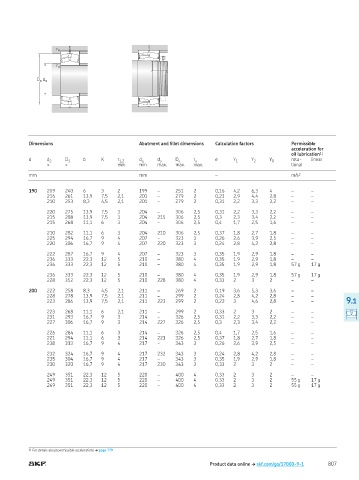

r a

r a

D a d a

Dimensions Abutment and illet dimensions Calculation factors Permissible
acceleration for
oil lubrication 1)
d d 2 D 1 b K r 1,2 d a d a D a r a e Y 1 Y 2 Y 0 rota- linear
≈ ≈ min min max max max tional
mm mm – m/s 2

190 209 240 6 3 2 199 – 251 2 0,16 4,2 6,3 4 – –
216 261 13,9 7,5 2,1 201 – 279 2 0,23 2,9 4,4 2,8 – –
210 253 8,3 4,5 2,1 201 – 279 2 0,31 2,2 3,3 2,2 – –

220 275 13,9 7,5 3 204 – 306 2,5 0,31 2,2 3,3 2,2 – –
215 288 13,9 7,5 3 204 215 306 2,5 0,3 2,3 3,4 2,2 – –
215 268 11,1 6 3 204 – 306 2,5 0,4 1,7 2,5 1,6 – –

210 282 11,1 6 3 204 210 306 2,5 0,37 1,8 2,7 1,8 – –
225 294 16,7 9 4 207 – 323 3 0,26 2,6 3,9 2,5 – –
220 306 16,7 9 4 207 220 323 3 0,24 2,8 4,2 2,8 – –

222 287 16,7 9 4 207 – 323 3 0,35 1,9 2,9 1,8 – –
236 333 22,3 12 5 210 – 380 4 0,35 1,9 2,9 1,8 – –
236 333 22,3 12 5 210 – 380 4 0,35 1,9 2,9 1,8 57 g 17 g
236 333 22,3 12 5 210 – 380 4 0,35 1,9 2,9 1,8 57 g 17 g
228 352 22,3 12 5 210 228 380 4 0,33 2 3 2 – –

200 222 258 8,3 4,5 2,1 211 – 269 2 0,19 3,6 5,3 3,6 – –
228 278 13,9 7,5 2,1 211 – 299 2 0,24 2,8 4,2 2,8 – –
223 286 13,9 7,5 2,1 211 223 299 2 0,22 3 4,6 2,8 – – 9.1

223 268 11,1 6 2,1 211 – 299 2 0,33 2 3 2 – –
231 293 16,7 9 3 214 – 326 2,5 0,31 2,2 3,3 2,2 – –
227 306 16,7 9 3 214 227 326 2,5 0,3 2,3 3,4 2,2 – –

226 284 11,1 6 3 214 – 326 2,5 0,4 1,7 2,5 1,6 – –
221 294 11,1 6 3 214 221 326 2,5 0,37 1,8 2,7 1,8 – –
238 313 16,7 9 4 217 – 343 3 0,26 2,6 3,9 2,5 – –

232 324 16,7 9 4 217 232 343 3 0,24 2,8 4,2 2,8 – –
235 304 16,7 9 4 217 – 343 3 0,35 1,9 2,9 1,8 – –
230 320 16,7 9 4 217 230 343 3 0,33 2 3 2 – –

249 351 22,3 12 5 220 – 400 4 0,33 2 3 2 – –
249 351 22,3 12 5 220 – 400 4 0,33 2 3 2 55 g 17 g
249 351 22,3 12 5 220 – 400 4 0,33 2 3 2 55 g 17 g

1) For details about permissible accelerations † page 779

Product data online † skf.com/go/17000-9-1 807
