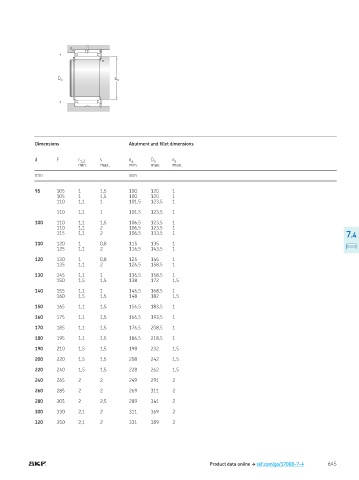

Page 647 - Rollingbearings

r a
r a

D a d a

Dimensions Abutment and illet dimensions

d F r 1,2 s d a D a r a
min max min max max
mm mm

95 105 1 1,5 100 120 1
105 1 1,5 100 120 1
110 1,1 1 101,5 123,5 1

110 1,1 1 101,5 123,5 1

100 110 1,1 1,5 106,5 123,5 1
110 1,1 2 106,5 123,5 1
115 1,1 2 106,5 133,5 1 7.4

110 120 1 0,8 115 135 1
125 1,1 2 116,5 143,5 1

120 130 1 0,8 125 145 1
135 1,1 2 126,5 158,5 1

130 145 1,1 1 136,5 158,5 1
150 1,5 1,5 138 172 1,5

140 155 1,1 1 146,5 168,5 1
160 1,5 1,5 148 182 1,5

150 165 1,1 1,5 156,5 183,5 1

160 175 1,1 1,5 166,5 193,5 1

170 185 1,1 1,5 176,5 208,5 1

180 195 1,1 1,5 186,5 218,5 1

190 210 1,5 1,5 198 232 1,5

200 220 1,5 1,5 208 242 1,5

220 240 1,5 1,5 228 262 1,5

240 265 2 2 249 291 2

260 285 2 2 269 311 2

280 305 2 2,5 289 341 2

300 330 2,1 2 311 369 2

320 350 2,1 2 331 389 2

Product data online † skf.com/go/17000-7-4 645
