Aufnahmen und Gewindeschneidapparate · Tap Holders and Tapping Attachments
Product

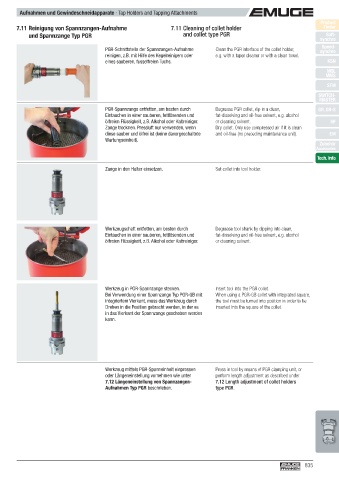

7.11 Reinigung von Spannzangen-Aufnahme 7.11 Cleaning of collet holder Finder
und Spannzange Typ PGR and collet type PGR Soft-
synchro
Speed-
PGR-Schnittstelle der Spannzangen-Aufnahme Clean the PGR interface of the collet holder, synchro
reinigen, z.B. mit Hilfe des Kegelreinigers oder e.g. with a taper cleaner or with a clean towel.
eines sauberen, fusselfreien Tuchs. KSN
MQL
MMS
SFM
SWITCH-
MASTER
PGR-Spannzange entfetten, am besten durch Degrease PGR collet, dip in a clean, GR, GR-S
Eintauchen in einer sauberen, fettlösenden und fat-dissolving and oil-free solvent, e.g. alcohol
ölfreien Flüssigkeit, z.B. Alkohol oder Kaltreiniger. or cleaning solvent. HF
Zange trocknen. Pressluft nur verwenden, wenn Dry collet. Only use compressed air if it is clean
diese sauber und ölfrei ist (keine davorgeschaltete and oil-free (no preceding maintenance unit). EM
Wartungseinheit).
Zubehör
Accessories
Tech. Info
Zange in den Halter einsetzen. Set collet into tool holder.

Werkzeugschaft entfetten, am besten durch Degrease tool shank by dipping into clean,
Eintauchen in einer sauberen, fettlösenden und fat-dissolving and oil-free solvent, e.g. alcohol
ölfreien Flüssigkeit, z.B. Alkohol oder Kaltreiniger. or cleaning solvent.

Werkzeug in PGR-Spannzange stecken. Insert tool into the PGR collet.
Bei Verwendung einer Spannzange Typ PGR-GB mit When using a PGR-GB collet with integrated square,
integriertem Vierkant, muss das Werkzeug durch the tool must be turned into position in order to be
Drehen in die Position gebracht werden, in der es inserted into the square of the collet.
in das Vierkant der Spannzange geschoben werden
kann.

Werkzeug mittels PGR-Spanneinheit einpressen Press in tool by means of PGR clamping unit, or
oder Längeneinstellung vornehmen wie unter perform length adjustment as described under
7.12 Längeneinstellung von Spannzangen- 7.12 Length adjustment of collet holders
Aufnahmen Typ PGR beschrieben. type PGR.

835
