Aufnahmen und Gewindeschneidapparate · Tap Holders and Tapping Attachments
Product

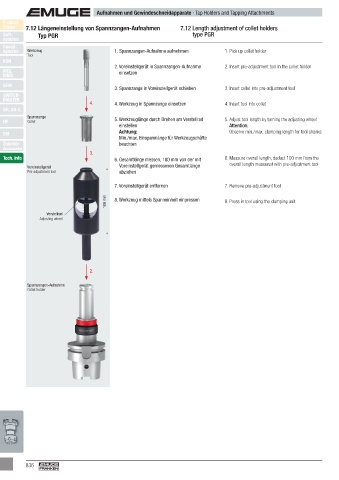

Finder 7.12 Längeneinstellung von Spannzangen-Aufnahmen 7.12 Length adjustment of collet holders
Soft- Typ PGR type PGR
synchro
Speed-
synchro Werkzeug 1. Spannzangen-Aufnahme aufnehmen 1. Pick up collet holder
Tool
KSN
2. Voreinstellgerät in Spannzangen-Aufnahme 2. Insert pre-adjustment tool in the collet holder
MQL einsetzen
MMS
SFM
3. Spannzange in Voreinstellgerät schieben 3. Insert collet into pre-adjustment tool
SWITCH-
MASTER
4. 4. Werkzeug in Spannzange einsetzen 4. Insert tool into collet
GR, GR-S
Spannzange 5. Werkzeuglänge durch Drehen am Verstellrad 5. Adjust tool length by turning the adjusting wheel
HF Collet
einstellen Attention:
EM Achtung: Observe min./max. clamping length for tool shanks
Min./max. Einspannlänge für Werkzeugschäfte
Zubehör beachten
Accessories
3.
Tech. Info 6. Gesamtlänge messen, 100 mm von der mit 6. Measure overall length, deduct 100 mm from the
Voreinstellgerät Voreinstellgerät gemessenen Gesamtlänge overall length measured with pre-adjustment tool
Pre-adjustment tool abziehen

7. Voreinstellgerät entfernen 7. Remove pre-adjustment tool

100 mm 8. Werkzeug mittels Spanneinheit einpressen 8. Press in tool using the clamping unit

Verstellrad
Adjusting wheel

2.

Spannzangen-Aufnahme
Collet holder

836
