N 1
H J 1
G
H 1
H 2

J
L

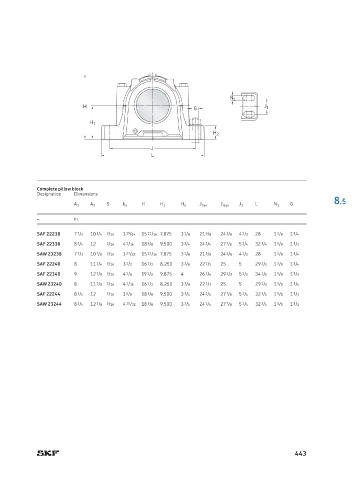

Complete pillow block
Designation Dimensions
8.5
S H L G
A 1 A 2 b a H 1 H 2 J min J max J 1 N 1
– in.
SAF 22238 7 1 /2 10 3 /4 3 /16 3 19 /64 15 11 /16 7.875 3 1 /8 21 5 /8 24 3 /8 4 1 /2 28 1 3 /8 1 1 /4
SAF 22338 8 3 /4 12 3 /16 4 1 /16 18 5 /8 9.500 3 3 /4 24 3 /4 27 7 /8 5 1 /4 32 3 /4 1 5 /8 1 1 /2
SAW 23238 7 1 /2 10 7 /8 3 /16 3 27 /32 15 11 /16 7.875 3 1 /8 21 5 /8 24 3 /8 4 1 /2 28 1 3 /8 1 1 /4
SAF 22240 8 11 1 /4 3 /16 3 1 /2 16 1 /2 8.250 3 3 /8 22 1 /2 25 5 29 1 /2 1 3 /8 1 1 /4
SAF 22340 9 12 3 /8 3 /16 4 1 /8 19 1 /2 9.875 4 26 1 /4 29 1 /2 5 1 /2 34 1 /4 1 5 /8 1 1 /2
SAW 23240 8 11 3 /8 3 /16 4 1 /16 16 1 /2 8.250 3 3 /8 22 1 /2 25 5 29 1 /2 1 3 /8 1 1 /4
SAF 22244 8 3 /4 12 3 /16 3 5 /8 18 5 /8 9.500 3 3 /4 24 3 /4 27 7 /8 5 1 /4 32 3 /4 1 5 /8 1 1 /2
SAW 23244 8 3 /4 12 1 /8 3 /16 4 15 /32 18 5 /8 9.500 3 3 /4 24 3 /4 27 7 /8 5 1 /4 32 3 /4 1 5 /8 1 1 /2

443
