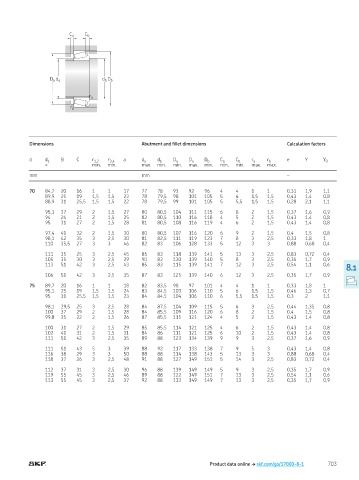

P. 705
C a C b
D a d a d b D b
r a
r b
Dimensions Abutment and illet dimensions Calculation factors
d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min. min. max. min. min. max. min. min. min. max. max.
mm mm –
70 84,7 20 16 1 1 17 77 78 93 92 96 4 4 1 1 0,31 1,9 1,1
89,9 25 19 1,5 1,5 23 78 79,5 98 101 105 5 6 1,5 1,5 0,43 1,4 0,8
88,9 31 25,5 1,5 1,5 22 78 79,5 99 101 105 5 5,5 1,5 1,5 0,28 2,1 1,1
95,3 37 29 2 1,5 27 80 80,5 104 111 115 6 8 2 1,5 0,37 1,6 0,9
94 24 21 2 1,5 25 82 80,5 110 116 118 4 5 2 1,5 0,43 1,4 0,8
95 31 27 2 1,5 28 81 80,5 108 116 119 4 6 2 1,5 0,43 1,4 0,8
97,4 41 32 2 1,5 30 80 80,5 107 116 120 6 9 2 1,5 0,4 1,5 0,8
98,1 42 35 3 2,5 30 81 82,5 111 119 123 7 8 3 2,5 0,33 1,8 1
110 35,5 27 3 3 46 82 83 106 128 133 5 12 3 3 0,88 0,68 0,4
111 35 25 3 2,5 45 85 83 118 139 141 5 13 3 2,5 0,83 0,72 0,4
105 35 30 3 2,5 29 90 83 130 139 140 5 8 3 2,5 0,35 1,7 0,9
113 51 42 3 2,5 43 85 83 115 139 141 7 12 3 2,5 0,54 1,1 0,6
8.1
106 51 42 3 2,5 35 87 83 125 139 140 6 12 3 2,5 0,35 1,7 0,9
75 89,7 20 16 1 1 18 82 83,5 98 97 101 4 4 1 1 0,33 1,8 1
95,1 25 19 1,5 1,5 24 83 84,5 103 106 110 5 6 1,5 1,5 0,46 1,3 0,7
95 31 25,5 1,5 1,5 23 84 84,5 104 106 110 6 5,5 1,5 1,5 0,3 2 1,1
98,1 29,5 25 3 2,5 28 84 87,5 104 109 115 5 6 3 2,5 0,44 1,35 0,8
100 37 29 2 1,5 28 84 85,5 109 116 120 6 8 2 1,5 0,4 1,5 0,8
99,8 25 22 2 1,5 26 87 85,5 115 121 124 4 5 2 1,5 0,43 1,4 0,8
100 31 27 2 1,5 29 85 85,5 114 121 125 4 6 2 1,5 0,43 1,4 0,8
102 41 31 2 1,5 31 84 86 111 121 125 6 10 2 1,5 0,43 1,4 0,8
111 51 42 3 2,5 35 89 88 123 134 139 9 9 3 2,5 0,37 1,6 0,9
111 51 43 5 3 39 88 92 117 133 138 7 9 5 3 0,43 1,4 0,8
116 38 29 3 3 50 88 88 114 138 143 5 13 3 3 0,88 0,68 0,4
118 37 26 3 2,5 48 91 88 127 149 151 5 14 3 2,5 0,83 0,72 0,4
112 37 31 3 2,5 30 96 88 139 149 149 5 9 3 2,5 0,35 1,7 0,9
119 55 45 3 2,5 46 89 88 122 149 151 7 13 3 2,5 0,54 1,1 0,6
113 55 45 3 2,5 37 92 88 133 149 149 7 13 3 2,5 0,35 1,7 0,9
