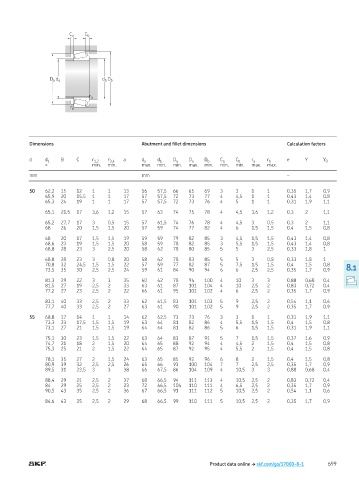

Page 701 - Rollingbearings

C a C b

D a d a d b D b

r a
r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min. min. max. min. min. max. min. min. min. max. max.
mm mm –

50 62,2 15 12 1 1 13 56 57,5 66 65 69 3 3 1 1 0,35 1,7 0,9
65,9 20 15,5 1 1 17 57 57,5 72 73 77 4 4,5 1 1 0,43 1,4 0,8
65,3 24 19 1 1 17 57 57,5 72 73 76 4 5 1 1 0,31 1,9 1,1

65,1 21,5 17 3,6 1,2 15 57 63 74 75 78 4 4,5 3,6 1,2 0,3 2 1,1

65,2 27,7 17 3 0,5 15 57 61,5 74 76 78 4 4,5 3 0,5 0,3 2 1,1
68 26 20 1,5 1,5 20 57 59 74 77 82 4 6 1,5 1,5 0,4 1,5 0,8

68 20 17 1,5 1,5 19 59 59 79 82 85 3 4,5 1,5 1,5 0,43 1,4 0,8
68,6 23 19 1,5 1,5 20 58 59 78 82 85 3 5,5 1,5 1,5 0,43 1,4 0,8
68,8 28 23 3 2,5 20 58 62 78 80 85 5 5 3 2,5 0,33 1,8 1

68,8 28 23 3 0,8 20 58 62 78 83 85 5 5 3 0,8 0,33 1,8 1
70,8 32 24,5 1,5 1,5 22 57 59 77 82 87 5 7,5 1,5 1,5 0,4 1,5 0,8
73,5 35 30 2,5 2,5 24 59 61 84 90 94 6 6 2,5 2,5 0,35 1,7 0,9 8.1

81,3 29 22 3 3 35 60 62 78 94 100 4 10 3 3 0,88 0,68 0,4
81,5 27 19 2,5 2 33 63 61 87 101 104 4 10 2,5 2 0,83 0,72 0,4
77,2 27 23 2,5 2 22 66 61 95 101 102 4 6 2,5 2 0,35 1,7 0,9

83,1 40 33 2,5 2 33 62 61,5 83 101 103 5 9 2,5 2 0,54 1,1 0,6
77,7 40 33 2,5 2 27 63 61 90 101 102 5 9 2,5 2 0,35 1,7 0,9

55 68,8 17 14 1 1 14 62 62,5 73 73 76 3 3 1 1 0,31 1,9 1,1
73,3 23 17,5 1,5 1,5 19 63 64 81 82 86 4 5,5 1,5 1,5 0,4 1,5 0,8
73,1 27 21 1,5 1,5 19 64 64 81 82 86 5 6 1,5 1,5 0,31 1,9 1,1

75,1 30 23 1,5 1,5 22 63 64 83 87 91 5 7 1,5 1,5 0,37 1,6 0,9
74,7 21 18 2 1,5 20 64 65 88 92 94 4 4,5 2 1,5 0,4 1,5 0,8
75,3 25 21 2 1,5 22 64 65 87 92 95 4 5,5 2 1,5 0,4 1,5 0,8

78,1 35 27 2 1,5 24 63 65 85 92 96 6 8 2 1,5 0,4 1,5 0,8
80,9 39 32 2,5 2,5 26 65 66 93 100 104 7 7 2,5 2,5 0,35 1,7 0,9
89,5 31 23,5 3 3 38 66 67,5 86 104 109 4 10,5 3 3 0,88 0,68 0,4

88,4 29 21 2,5 2 37 68 66,5 94 111 113 4 10,5 2,5 2 0,83 0,72 0,4
84 29 25 2,5 2 23 72 66,5 104 110 111 4 6,5 2,5 2 0,35 1,7 0,9
90,5 43 35 2,5 2 36 67 66,5 91 111 112 5 10,5 2,5 2 0,54 1,1 0,6

84,6 43 35 2,5 2 29 68 66,5 99 110 111 5 10,5 2,5 2 0,35 1,7 0,9

Product data online † skf.com/go/17000-8-1 699
