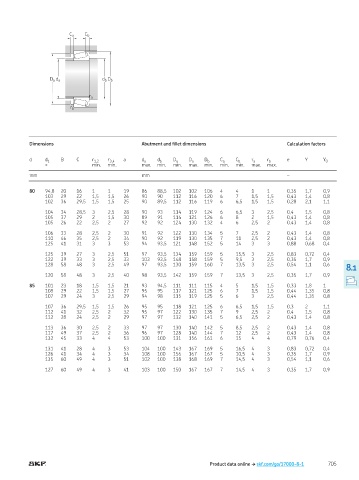

Page 707 - Rollingbearings

C a C b

D a d a d b D b

r a
r b

Dimensions Abutment and illet dimensions Calculation factors

d d 1 B C r 1,2 r 3,4 a d a d b D a D a D b C a C b r a r b e Y Y 0
≈ min. min. max. min. min. max. min. min. min. max. max.
mm mm –

80 94,8 20 16 1 1 19 86 88,5 102 102 106 4 4 1 1 0,35 1,7 0,9
103 29 22 1,5 1,5 26 90 90 112 116 120 6 7 1,5 1,5 0,43 1,4 0,8
102 36 29,5 1,5 1,5 25 90 89,5 112 116 119 6 6,5 1,5 1,5 0,28 2,1 1,1

104 34 28,5 3 2,5 28 90 93 114 119 124 6 6,5 3 2,5 0,4 1,5 0,8
105 37 29 2 1,5 30 89 91 114 121 126 6 8 2 1,5 0,43 1,4 0,8
105 26 22 2,5 2 27 92 92 124 130 132 4 6 2,5 2 0,43 1,4 0,8

106 33 28 2,5 2 30 91 92 122 130 134 5 7 2,5 2 0,43 1,4 0,8
110 46 35 2,5 2 34 90 92 119 130 135 7 11 2,5 2 0,43 1,4 0,8
125 41 31 3 3 53 94 93,5 121 148 152 5 14 3 3 0,88 0,68 0,4

125 39 27 3 2,5 51 97 93,5 134 159 159 5 15,5 3 2,5 0,83 0,72 0,4
122 39 33 3 2,5 33 103 93,5 148 158 159 5 9,5 3 2,5 0,35 1,7 0,9
128 58 48 3 2,5 49 97 93,5 130 159 160 7 13,5 3 2,5 0,54 1,1 0,6
8.1
120 58 48 3 2,5 40 98 93,5 142 159 159 7 13,5 3 2,5 0,35 1,7 0,9

85 101 23 18 1,5 1,5 21 93 94,5 111 111 115 4 5 1,5 1,5 0,33 1,8 1
108 29 22 1,5 1,5 27 95 95 117 121 125 6 7 1,5 1,5 0,44 1,35 0,8
107 29 24 3 2,5 29 94 98 115 119 125 5 6 3 2,5 0,44 1,35 0,8

107 36 29,5 1,5 1,5 26 95 95 118 121 125 6 6,5 1,5 1,5 0,3 2 1,1
112 41 32 2,5 2 32 95 97 122 130 135 7 9 2,5 2 0,4 1,5 0,8
112 28 24 2,5 2 29 97 97 132 140 141 5 6,5 2,5 2 0,43 1,4 0,8

113 36 30 2,5 2 33 97 97 130 140 142 5 8,5 2,5 2 0,43 1,4 0,8
117 49 37 2,5 2 36 96 97 128 140 144 7 12 2,5 2 0,43 1,4 0,8
132 45 33 4 4 53 100 100 131 156 161 6 15 4 4 0,79 0,76 0,4

131 41 28 4 3 53 104 100 143 167 169 5 16,5 4 3 0,83 0,72 0,4
126 41 34 4 3 34 108 100 156 167 167 5 10,5 4 3 0,35 1,7 0,9
135 60 49 4 3 51 102 100 138 168 169 7 14,5 4 3 0,54 1,1 0,6

127 60 49 4 3 41 103 100 150 167 167 7 14,5 4 3 0,35 1,7 0,9

Product data online † skf.com/go/17000-8-1 705
