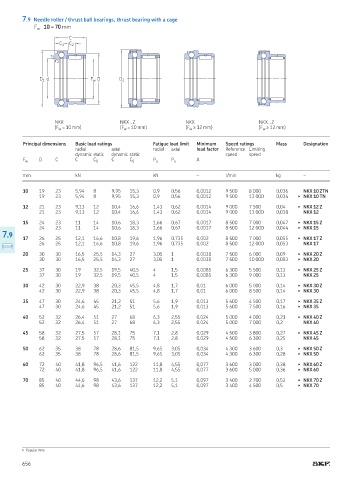

Page 658 - Rollingbearings

7.9 Needle roller / thrust ball bearings, thrust bearing with a cage
F 10 – 70 mm
w
C
C 1 C 2

r 1
r 2

D 1 d F w D D 2

NKX NKX Z NKX NKX Z
(F = 10 mm) (F = 10 mm) (F ≥ 12 mm) (F ≥ 12 mm)
w
w
w
w
Principal dimensions Basic load ratings Fatigue load limit Minimum Speed ratings Mass Designation
radial axial radial axial load factor Reference Limiting
dynamic static dynamic static speed speed
F w D C C C 0 C C 0 P u P u A
mm kN kN – r/min kg –

10 19 23 5,94 8 9,95 15,3 0,9 0,56 0,0012 9 500 8 000 0,036 NKX 10 ZTN
19 23 5,94 8 9,95 15,3 0,9 0,56 0,0012 9 500 13 000 0,034 ▶ NKX 10 TN

12 21 23 9,13 12 10,4 16,6 1,43 0,62 0,0014 9 000 7 500 0,04 ▶ NKX 12 Z
21 23 9,13 12 10,4 16,6 1,43 0,62 0,0014 9 000 13 000 0,038 NKX 12

15 24 23 11 14 10,6 18,3 1,66 0,67 0,0017 8 500 7 000 0,047 ▶ NKX 15 Z
24 23 11 14 10,6 18,3 1,66 0,67 0,0017 8 500 12 000 0,044 ▶ NKX 15
7.9
17 26 25 12,1 16,6 10,8 19,6 1,96 0,735 0,002 8 500 7 000 0,055 ▶ NKX 17 Z
26 25 12,1 16,6 10,8 19,6 1,96 0,735 0,002 8 500 12 000 0,053 NKX 17

20 30 30 16,5 25,5 14,3 27 3,05 1 0,0038 7 500 6 000 0,09 ▶ NKX 20 Z
30 30 16,5 25,5 14,3 27 3,05 1 0,0038 7 500 10 000 0,083 ▶ NKX 20

25 37 30 19 32,5 19,5 40,5 4 1,5 0,0085 6 300 5 500 0,13 ▶ NKX 25 Z
37 30 19 32,5 19,5 40,5 4 1,5 0,0085 6 300 9 000 0,13 NKX 25

30 42 30 22,9 38 20,3 45,5 4,8 1,7 0,01 6 000 5 000 0,14 ▶ NKX 30 Z
42 30 22,9 38 20,3 45,5 4,8 1,7 0,01 6 000 8 500 0,14 ▶ NKX 30

35 47 30 24,6 45 21,2 51 5,6 1,9 0,013 5 600 4 500 0,17 ▶ NKX 35 Z
47 30 24,6 45 21,2 51 5,6 1,9 0,013 5 600 7 500 0,16 ▶ NKX 35

40 52 32 26,4 51 27 68 6,3 2,55 0,024 5 000 4 000 0,21 ▶ NKX 40 Z
52 32 26,4 51 27 68 6,3 2,55 0,024 5 000 7 000 0,2 NKX 40

45 58 32 27,5 57 28,1 75 7,1 2,8 0,029 4 500 3 800 0,27 ▶ NKX 45 Z
58 32 27,5 57 28,1 75 7,1 2,8 0,029 4 500 6 300 0,25 NKX 45

50 62 35 38 78 28,6 81,5 9,65 3,05 0,034 4 300 3 600 0,3 ▶ NKX 50 Z
62 35 38 78 28,6 81,5 9,65 3,05 0,034 4 300 6 300 0,28 ▶ NKX 50

60 72 40 41,8 96,5 41,6 122 11,8 4,55 0,077 3 600 3 000 0,38 ▶ NKX 60 Z
72 40 41,8 96,5 41,6 122 11,8 4,55 0,077 3 600 5 000 0,36 ▶ NKX 60

70 85 40 44,6 98 43,6 137 12,2 5,1 0,097 3 400 2 700 0,52 ▶ NKX 70 Z
85 40 44,6 98 43,6 137 12,2 5,1 0,097 3 400 4 500 0,5 ▶ NKX 70

▶ Popular item
656
