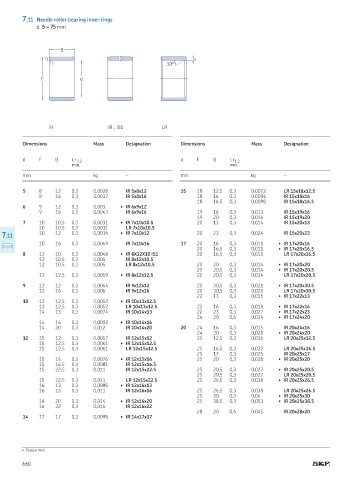

7.11 Needle roller bearing inner rings
d 5 – 75 mm

B
r 1 r
r 2
30°
F d

IR IR IS1 LR

Dimensions Mass Designation Dimensions Mass Designation

d F B r, r 1,2 d F B r, r 1,2
min min
mm kg – mm kg –

5 8 12 0,3 0,0028 IR 5x8x12 15 18 12,5 0,3 0,0072 LR 15x18x12.5
8 16 0,3 0,0037 IR 5x8x16 18 16 0,3 0,0094 IR 15x18x16
18 16,5 0,3 0,0098 IR 15x18x16.5
6 9 12 0,3 0,003 ▶ IR 6x9x12
9 16 0,3 0,0043 IR 6x9x16 19 16 0,3 0,013 IR 15x19x16
19 20 0,3 0,016 IR 15x19x20
7 10 10,5 0,3 0,0031 ▶ IR 7x10x10.5 20 13 0,3 0,014 IR 15x20x13
10 10,5 0,3 0,0031 LR 7x10x10.5
7.11 10 12 0,3 0,0036 ▶ IR 7x10x12 20 23 0,3 0,024 IR 15x20x23

10 16 0,3 0,0049 IR 7x10x16 17 20 16 0,3 0,011 ▶ IR 17x20x16
20 16,5 0,3 0,011 ▶ IR 17x20x16.5
8 12 10 0,3 0,0048 ▶ IR 8X12X10 IS1 20 16,5 0,3 0,011 LR 17x20x16.5
12 10,5 0,3 0,005 IR 8x12x10.5
12 10,5 0,3 0,005 LR 8x12x10.5 20 20 0,3 0,014 ▶ IR 17x20x20
20 20,5 0,3 0,014 ▶ IR 17x20x20.5
12 12,5 0,3 0,0059 ▶ IR 8x12x12.5 20 20,5 0,3 0,014 LR 17x20x20.5

9 12 12 0,3 0,0044 IR 9x12x12 20 30,5 0,3 0,021 ▶ IR 17x20x30.5
12 16 0,3 0,006 IR 9x12x16 20 30,5 0,3 0,021 LR 17x20x30.5
22 13 0,3 0,015 ▶ IR 17x22x13
10 13 12,5 0,3 0,0052 ▶ IR 10x13x12.5
13 12,5 0,3 0,0052 LR 10x13x12.5 22 16 0,3 0,018 ▶ IR 17x22x16
14 13 0,3 0,0074 IR 10x14x13 22 23 0,3 0,027 ▶ IR 17x22x23
24 20 0,6 0,034 ▶ IR 17x24x20
14 16 0,3 0,0092 ▶ IR 10x14x16
14 20 0,3 0,012 IR 10x14x20 20 24 16 0,3 0,015 IR 20x24x16
24 20 0,3 0,021 ▶ IR 20x24x20
12 15 12 0,3 0,0057 IR 12x15x12 25 12,5 0,3 0,016 LR 20x25x12.5
15 12,5 0,3 0,0061 ▶ IR 12x15x12.5
15 12,5 0,3 0,0061 LR 12x15x12.5 25 16,5 0,3 0,022 LR 20x25x16.5
25 17 0,3 0,025 IR 20x25x17
15 16 0,3 0,0076 ▶ IR 12x15x16 25 20 0,3 0,028 ▶ IR 20x25x20
15 16,5 0,3 0,0081 IR 12x15x16.5
15 22,5 0,3 0,011 IR 12x15x22.5 25 20,5 0,3 0,027 ▶ IR 20x25x20.5
25 20,5 0,3 0,027 LR 20x25x20.5
15 22,5 0,3 0,011 LR 12x15x22.5 25 26,5 0,3 0,038 ▶ IR 20x25x26.5
16 13 0,3 0,0085 ▶ IR 12x16x13
16 16 0,3 0,011 IR 12x16x16 25 26,5 0,3 0,038 LR 20x25x26.5
25 30 0,3 0,04 ▶ IR 20x25x30
16 20 0,3 0,014 ▶ IR 12x16x20 25 38,5 0,3 0,053 ▶ IR 20x25x38.5
16 22 0,3 0,015 IR 12x16x22
28 20 0,6 0,045 IR 20x28x20
14 17 17 0,3 0,0095 ▶ IR 14x17x17

▶ Popular item
