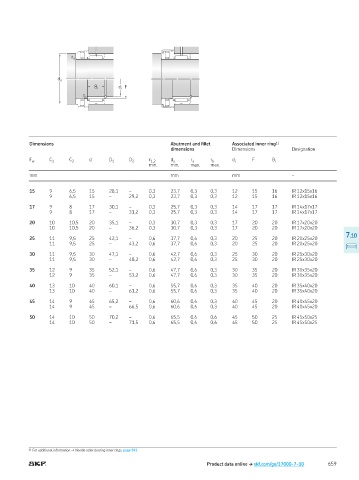

Page 661 - Rollingbearings

r a

d a
B i d i F
r b

Dimensions Abutment and illet Associated inner ring 1)
dimensions Dimensions Designation
F w C 1 C 2 d D 1 D 2 r 1,2 d a r a r b d i F B i
min min max max
mm mm mm –

15 9 6,5 15 28,1 – 0,3 23,7 0,3 0,3 12 15 16 IR 12x15x16
9 6,5 15 – 29,2 0,3 23,7 0,3 0,3 12 15 16 IR 12x15x16

17 9 8 17 30,1 – 0,3 25,7 0,3 0,3 14 17 17 IR 14x17x17
9 8 17 – 31,2 0,3 25,7 0,3 0,3 14 17 17 IR 14x17x17

20 10 10,5 20 35,1 – 0,3 30,7 0,3 0,3 17 20 20 IR 17x20x20
10 10,5 20 – 36,2 0,3 30,7 0,3 0,3 17 20 20 IR 17x20x20
7.10
25 11 9,5 25 42,1 – 0,6 37,7 0,6 0,3 20 25 20 IR 20x25x20
11 9,5 25 – 43,2 0,6 37,7 0,6 0,3 20 25 20 IR 20x25x20

30 11 9,5 30 47,1 – 0,6 42,7 0,6 0,3 25 30 20 IR 25x30x20
11 9,5 30 – 48,2 0,6 42,7 0,6 0,3 25 30 20 IR 25x30x20

35 12 9 35 52,1 – 0,6 47,7 0,6 0,3 30 35 20 IR 30x35x20
12 9 35 – 53,2 0,6 47,7 0,6 0,3 30 35 20 IR 30x35x20

40 13 10 40 60,1 – 0,6 55,7 0,6 0,3 35 40 20 IR 35x40x20
13 10 40 – 61,2 0,6 55,7 0,6 0,3 35 40 20 IR 35x40x20

45 14 9 45 65,2 – 0,6 60,6 0,6 0,3 40 45 20 IR 40x45x20
14 9 45 – 66,5 0,6 60,6 0,6 0,3 40 45 20 IR 40x45x20

50 14 10 50 70,2 – 0,6 65,5 0,6 0,6 45 50 25 IR 45x50x25
14 10 50 – 71,5 0,6 65,5 0,6 0,6 45 50 25 IR 45x50x25

1) For additional information → Needle roller bearing inner rings, page 593

Product data online † skf.com/go/17000-7-10 659
