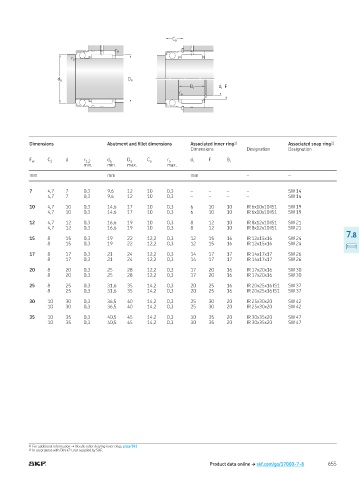

Page 657 - Rollingbearings

C a
r a
r a

d a D a
B i d i F
r a

Dimensions Abutment and illet dimensions Associated inner ring 1) Associated snap ring 2)
Dimensions Designation Designation
F w C 1 d r 1,2 d a D a C a r a d i F B i
min min max max
mm mm mm – –

7 4,7 7 0,3 9,6 12 10 0,3 – – – – SW 14
4,7 7 0,3 9,6 12 10 0,3 – – – – SW 14

10 4,7 10 0,3 14,6 17 10 0,3 6 10 10 IR 6x10x10 IS1 SW 19
4,7 10 0,3 14,6 17 10 0,3 6 10 10 IR 6x10x10 IS1 SW 19

12 4,7 12 0,3 16,6 19 10 0,3 8 12 10 IR 8x12x10 IS1 SW 21
4,7 12 0,3 16,6 19 10 0,3 8 12 10 IR 8x12x10 IS1 SW 21
7.8
15 8 15 0,3 19 22 12,2 0,3 12 15 16 IR 12x15x16 SW 24
8 15 0,3 19 22 12,2 0,3 12 15 16 IR 12x15x16 SW 24

17 8 17 0,3 21 24 12,2 0,3 14 17 17 IR 14x17x17 SW 26
8 17 0,3 21 24 12,2 0,3 14 17 17 IR 14x17x17 SW 26

20 8 20 0,3 25 28 12,2 0,3 17 20 16 IR 17x20x16 SW 30
8 20 0,3 25 28 12,2 0,3 17 20 16 IR 17x20x16 SW 30

25 8 25 0,3 31,6 35 14,2 0,3 20 25 16 IR 20x25x16 IS1 SW 37
8 25 0,3 31,6 35 14,2 0,3 20 25 16 IR 20x25x16 IS1 SW 37

30 10 30 0,3 36,5 40 14,2 0,3 25 30 20 IR 25x30x20 SW 42
10 30 0,3 36,5 40 14,2 0,3 25 30 20 IR 25x30x20 SW 42

35 10 35 0,3 40,5 45 14,2 0,3 30 35 20 IR 30x35x20 SW 47
10 35 0,3 40,5 45 14,2 0,3 30 35 20 IR 30x35x20 SW 47

1) For additional information → Needle roller bearing inner rings, page 593
2) In accordance with DIN 471, not supplied by SKF

Product data online † skf.com/go/17000-7-8 655
