P. 656
product tables

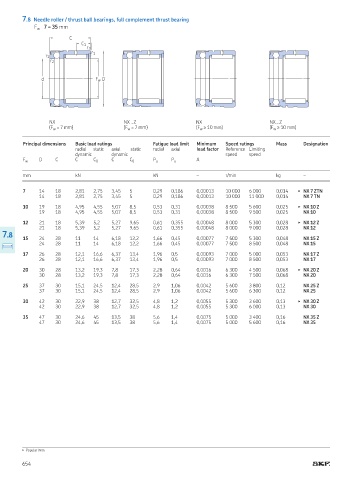

7.8 Needle roller / thrust ball bearings, full complement thrust bearing
F 7 – 35 mm
w
C
C 1
r 2
r 1
r 1
r 2
d F w D
NX NX Z NX NX Z
(F = 7 mm) (F = 7 mm) (F ≥ 10 mm) (F ≥ 10 mm)
w
w
w
w
Principal dimensions Basic load ratings Fatigue load limit Minimum Speed ratings Mass Designation
radial static axial static radial axial load factor Reference Limiting
dynamic dynamic speed speed
F w D C C C 0 C C 0 P u P u A
mm kN kN – r/min kg –
7 14 18 2,81 2,75 3,45 5 0,29 0,186 0,00013 10 000 6 000 0,014 ▶ NX 7 ZTN
14 18 2,81 2,75 3,45 5 0,29 0,186 0,00013 10 000 11 000 0,014 NX 7 TN
10 19 18 4,95 4,55 5,07 8,5 0,53 0,31 0,00038 8 500 5 600 0,025 ▶ NX 10 Z
19 18 4,95 4,55 5,07 8,5 0,53 0,31 0,00038 8 500 9 500 0,025 NX 10
12 21 18 5,39 5,2 5,27 9,65 0,61 0,355 0,00048 8 000 5 300 0,028 ▶ NX 12 Z
21 18 5,39 5,2 5,27 9,65 0,61 0,355 0,00048 8 000 9 000 0,028 NX 12
7.8
15 24 28 11 14 6,18 12,2 1,66 0,45 0,00077 7 500 5 300 0,048 NX 15 Z
24 28 11 14 6,18 12,2 1,66 0,45 0,00077 7 500 8 500 0,048 NX 15
17 26 28 12,1 16,6 6,37 13,4 1,96 0,5 0,00093 7 000 5 000 0,053 NX 17 Z
26 28 12,1 16,6 6,37 13,4 1,96 0,5 0,00093 7 000 8 500 0,053 NX 17
20 30 28 13,2 19,3 7,8 17,3 2,28 0,64 0,0016 6 300 4 500 0,068 ▶ NX 20 Z
30 28 13,2 19,3 7,8 17,3 2,28 0,64 0,0016 6 300 7 500 0,068 NX 20
25 37 30 15,1 24,5 12,4 28,5 2,9 1,06 0,0042 5 600 3 800 0,12 NX 25 Z
37 30 15,1 24,5 12,4 28,5 2,9 1,06 0,0042 5 600 6 300 0,12 NX 25
30 42 30 22,9 38 12,7 32,5 4,8 1,2 0,0055 5 300 3 600 0,13 ▶ NX 30 Z
42 30 22,9 38 12,7 32,5 4,8 1,2 0,0055 5 300 6 000 0,13 NX 30
35 47 30 24,6 45 13,5 38 5,6 1,4 0,0075 5 000 3 400 0,16 NX 35 Z
47 30 24,6 45 13,5 38 5,6 1,4 0,0075 5 000 5 600 0,16 NX 35
▶ Popular item
654
