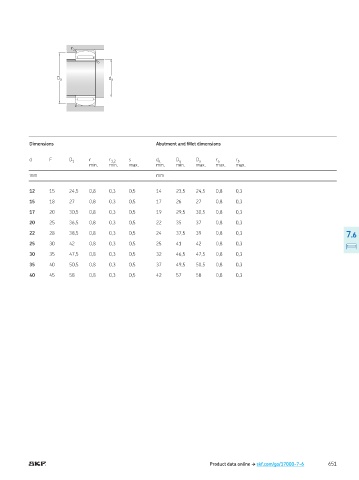

Page 653 - Rollingbearings

r a
r b

D a d a

Dimensions Abutment and illet dimensions

d F D 1 r r 1,2 s d a D a D a r a r b
min min max min min max max max
mm mm

12 15 24,5 0,8 0,3 0,5 14 23,5 24,5 0,8 0,3

15 18 27 0,8 0,3 0,5 17 26 27 0,8 0,3

17 20 30,5 0,8 0,3 0,5 19 29,5 30,5 0,8 0,3

20 25 36,5 0,8 0,3 0,5 22 35 37 0,8 0,3

22 28 38,5 0,8 0,3 0,5 24 37,5 39 0,8 0,3 7.6

25 30 42 0,8 0,3 0,5 25 41 42 0,8 0,3

30 35 47,5 0,8 0,3 0,5 32 46,5 47,5 0,8 0,3

35 40 50,5 0,8 0,3 0,5 37 49,5 50,5 0,8 0,3

40 45 58 0,8 0,3 0,5 42 57 58 0,8 0,3

Product data online † skf.com/go/17000-7-6 651
