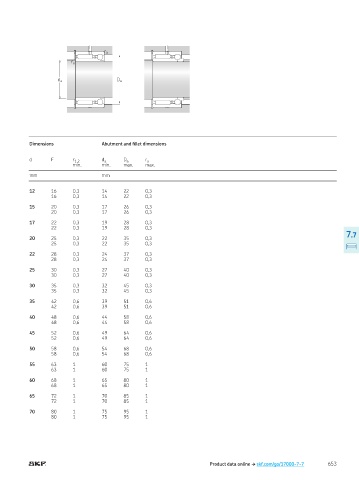

Page 655 - Rollingbearings
P. 655
r a
r a
d a D a
Dimensions Abutment and illet dimensions
d F r 1,2 d a D a r a
min min max max
mm mm
12 16 0,3 14 22 0,3
16 0,3 14 22 0,3
15 20 0,3 17 26 0,3
20 0,3 17 26 0,3
17 22 0,3 19 28 0,3
22 0,3 19 28 0,3
7.7
20 25 0,3 22 35 0,3
25 0,3 22 35 0,3
22 28 0,3 24 37 0,3
28 0,3 24 37 0,3
25 30 0,3 27 40 0,3
30 0,3 27 40 0,3
30 35 0,3 32 45 0,3
35 0,3 32 45 0,3
35 42 0,6 39 51 0,6
42 0,6 39 51 0,6
40 48 0,6 44 58 0,6
48 0,6 44 58 0,6
45 52 0,6 49 64 0,6
52 0,6 49 64 0,6
50 58 0,6 54 68 0,6
58 0,6 54 68 0,6
55 63 1 60 75 1
63 1 60 75 1
60 68 1 65 80 1
68 1 65 80 1
65 72 1 70 85 1
72 1 70 85 1
70 80 1 75 95 1
80 1 75 95 1
Product data online † skf.com/go/17000-7-7 653
