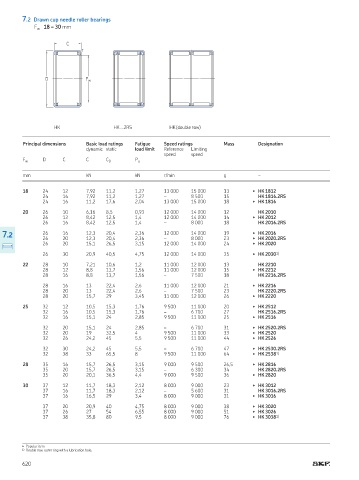

Page 622 - Rollingbearings

7.2 Drawn cup needle roller bearings
F 18 – 30 mm
w
C
r

D F w

HK HK …2RS HK (double row)

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
F w D C C C 0 P u

mm kN kN r/min g –

18 24 12 7,92 11,2 1,27 13 000 15 000 13 ▶ HK 1812
24 16 7,92 11,2 1,27 – 8 500 15 HK 1816.2RS
24 16 11,2 17,6 2,04 13 000 15 000 18 ▶ HK 1816

20 26 10 6,16 8,5 0,93 12 000 14 000 12 HK 2010
26 12 8,42 12,5 1,4 12 000 14 000 14 ▶ HK 2012
26 16 8,42 12,5 1,4 – 8 000 18 HK 2016.2RS

7.2 26 16 12,3 20,4 2,36 12 000 14 000 19 ▶ HK 2016
26 20 12,3 20,4 2,36 – 8 000 23 ▶ HK 2020.2RS
26 20 15,1 26,5 3,15 12 000 14 000 24 ▶ HK 2020

26 30 20,9 40,5 4,75 12 000 14 000 35 ▶ HK 2030 1)

22 28 10 7,21 10,6 1,2 11 000 12 000 13 HK 2210
28 12 8,8 13,7 1,56 11 000 12 000 15 ▶ HK 2212
28 16 8,8 13,7 1,56 – 7 500 18 HK 2216.2RS

28 16 13 22,4 2,6 11 000 12 000 21 ▶ HK 2216
28 20 13 22,4 2,6 – 7 500 23 HK 2220.2RS
28 20 15,7 29 3,45 11 000 12 000 26 ▶ HK 2220

25 32 12 10,5 15,3 1,76 9 500 11 000 20 ▶ HK 2512
32 16 10,5 15,3 1,76 – 6 700 27 HK 2516.2RS
32 16 15,1 24 2,85 9 500 11 000 25 ▶ HK 2516

32 20 15,1 24 2,85 – 6 700 31 ▶ HK 2520.2RS
32 20 19 32,5 4 9 500 11 000 33 ▶ HK 2520
32 26 24,2 45 5,5 9 500 11 000 44 ▶ HK 2526

32 30 24,2 45 5,5 – 6 700 47 ▶ HK 2530.2RS
32 38 33 65,5 8 9 500 11 000 64 ▶ HK 2538 1)

28 35 16 15,7 26,5 3,15 9 000 9 500 26,5 ▶ HK 2816
35 20 15,7 26,5 3,15 – 6 300 34 HK 2820.2RS
35 20 20,1 36,5 4,4 9 000 9 500 36 ▶ HK 2820

30 37 12 11,7 18,3 2,12 8 000 9 000 23 ▶ HK 3012
37 16 11,7 18,3 2,12 – 5 600 31 HK 3016.2RS
37 16 16,5 29 3,4 8 000 9 000 31 ▶ HK 3016

37 20 20,9 40 4,75 8 000 9 000 38 ▶ HK 3020
37 26 27 54 6,55 8 000 9 000 51 ▶ HK 3026
37 38 35,8 80 9,5 8 000 9 000 76 ▶ HK 3038 1)

▶ Popular item
1) Double row, outer ring with a lubrication hole
620
