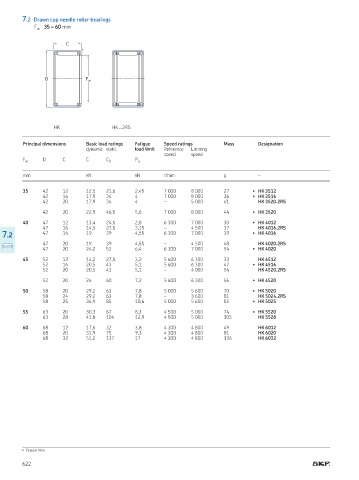

Page 624 - Rollingbearings

7.2 Drawn cup needle roller bearings
F 35 – 60 mm
w
C
r

D F w

HK HK …2RS

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
F w D C C C 0 P u

mm kN kN r/min g –

35 42 12 12,5 21,6 2,45 7 000 8 000 27 ▶ HK 3512
42 16 17,9 34 4 7 000 8 000 36 ▶ HK 3516
42 20 17,9 34 4 – 5 000 41 HK 3520.2RS

42 20 22,9 46,5 5,6 7 000 8 000 44 ▶ HK 3520

40 47 12 13,4 24,5 2,8 6 300 7 000 30 ▶ HK 4012
47 16 14,5 27,5 3,15 – 4 500 37 HK 4016.2RS
7.2 47 16 19 39 4,55 6 300 7 000 39 ▶ HK 4016

47 20 19 39 4,55 – 4 500 48 HK 4020.2RS
47 20 24,2 53 6,4 6 300 7 000 54 ▶ HK 4020

45 52 12 14,2 27,5 3,2 5 600 6 300 33 HK 4512
52 16 20,5 43 5,1 5 600 6 300 47 ▶ HK 4516
52 20 20,5 43 5,1 – 4 000 54 HK 4520.2RS

52 20 26 60 7,2 5 600 6 300 56 ▶ HK 4520

50 58 20 29,2 63 7,8 5 000 5 600 70 ▶ HK 5020
58 24 29,2 63 7,8 – 3 600 81 HK 5024.2RS
58 25 36,9 85 10,6 5 000 5 600 85 ▶ HK 5025

55 63 20 30,3 67 8,3 4 500 5 000 74 ▶ HK 5520
63 28 41,8 104 12,9 4 500 5 000 105 HK 5528

60 68 12 17,6 32 3,8 4 300 4 800 49 HK 6012
68 20 31,9 75 9,3 4 300 4 800 81 HK 6020
68 32 51,2 137 17 4 300 4 800 136 HK 6032

▶ Popular item

622
