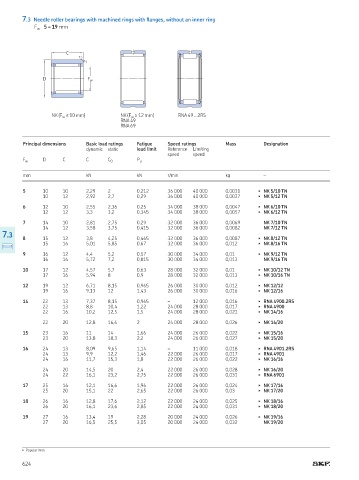

7.3 Needle roller bearings with machined rings with langes, without an inner ring
F 5 – 19 mm
w
C
r 2
r 1
D F w
NK (F ≤ 10 mm) NK (F ≥ 12 mm) RNA 49 …2RS
w
w
RNA 49
RNA 69
Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
F w D C C C 0 P u
mm kN kN r/min kg –
5 10 10 2,29 2 0,212 36 000 40 000 0,0031 ▶ NK 5/10 TN
10 12 2,92 2,7 0,29 36 000 40 000 0,0037 ▶ NK 5/12 TN
6 12 10 2,55 2,36 0,25 34 000 38 000 0,0047 ▶ NK 6/10 TN
12 12 3,3 3,2 0,345 34 000 38 000 0,0057 ▶ NK 6/12 TN
7 14 10 2,81 2,75 0,29 32 000 36 000 0,0069 NK 7/10 TN
14 12 3,58 3,75 0,415 32 000 36 000 0,0082 NK 7/12 TN
7.3
8 15 12 3,8 4,25 0,465 32 000 36 000 0,0087 ▶ NK 8/12 TN
15 16 5,01 5,85 0,67 32 000 36 000 0,012 ▶ NK 8/16 TN
9 16 12 4,4 5,2 0,57 30 000 34 000 0,01 ▶ NK 9/12 TN
16 16 5,72 7,2 0,815 30 000 34 000 0,013 NK 9/16 TN
10 17 12 4,57 5,7 0,63 28 000 32 000 0,01 ▶ NK 10/12 TN
17 16 5,94 8 0,9 28 000 32 000 0,013 ▶ NK 10/16 TN
12 19 12 6,71 8,15 0,965 26 000 30 000 0,012 ▶ NK 12/12
19 16 9,13 12 1,43 26 000 30 000 0,016 ▶ NK 12/16
14 22 13 7,37 8,15 0,965 – 12 000 0,016 ▶ RNA 4900.2RS
22 13 8,8 10,4 1,22 24 000 28 000 0,017 ▶ RNA 4900
22 16 10,2 12,5 1,5 24 000 28 000 0,021 ▶ NK 14/16
22 20 12,8 16,6 2 24 000 28 000 0,026 ▶ NK 14/20
15 23 16 11 14 1,66 24 000 26 000 0,022 ▶ NK 15/16
23 20 13,8 18,3 2,2 24 000 26 000 0,027 ▶ NK 15/20
16 24 13 8,09 9,65 1,14 – 11 000 0,018 ▶ RNA 4901.2RS
24 13 9,9 12,2 1,46 22 000 26 000 0,017 ▶ RNA 4901
24 16 11,7 15,3 1,8 22 000 26 000 0,022 ▶ NK 16/16
24 20 14,5 20 2,4 22 000 26 000 0,028 ▶ NK 16/20
24 22 16,1 23,2 2,75 22 000 26 000 0,031 ▶ RNA 6901
17 25 16 12,1 16,6 1,96 22 000 26 000 0,024 ▶ NK 17/16
25 20 15,1 22 2,65 22 000 26 000 0,03 ▶ NK 17/20
18 26 16 12,8 17,6 2,12 22 000 24 000 0,025 ▶ NK 18/16
26 20 16,1 23,6 2,85 22 000 24 000 0,031 ▶ NK 18/20
19 27 16 13,4 19 2,28 20 000 24 000 0,026 ▶ NK 19/16
27 20 16,5 25,5 3,05 20 000 24 000 0,032 NK 19/20
▶ Popular item
