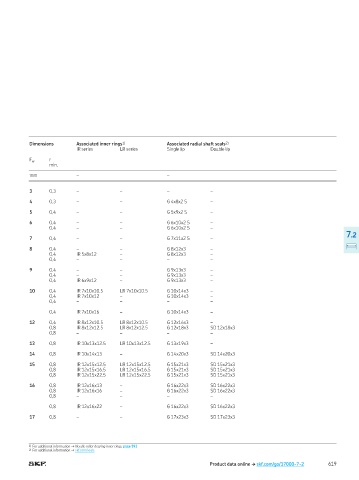

Page 621 - Rollingbearings

Dimensions Associated inner rings 1) Associated radial shaft seals 2)
IR series LR series Single lip Double lip
F w r
min
mm – –

3 0,3 – – – –

4 0,3 – – G 4x8x2 S –

5 0,4 – – G 5x9x2 S –

6 0,4 – – G 6x10x2 S –
0,4 – – G 6x10x2 S –
7.2
7 0,4 – – G 7x11x2 S –

8 0,4 – – G 8x12x3 –
0,4 IR 5x8x12 – G 8x12x3 –
0,4 – – – –

9 0,4 – – G 9x13x3 –
0,4 – – G 9x13x3 –
0,4 IR 6x9x12 – G 9x13x3 –

10 0,4 IR 7x10x10 5 LR 7x10x10 5 G 10x14x3 –
0,4 IR 7x10x12 – G 10x14x3 –
0,4 – – – –

0,4 IR 7x10x16 – G 10x14x3 –

12 0,4 IR 8x12x10 5 LR 8x12x10 5 G 12x16x3 –
0,8 IR 8x12x12 5 LR 8x12x12 5 G 12x18x3 SD 12x18x3
0,8 – – – –

13 0,8 IR 10x13x12 5 LR 10x13x12 5 G 13x19x3 –

14 0,8 IR 10x14x13 – G 14x20x3 SD 14x20x3

15 0,8 IR 12x15x12 5 LR 12x15x12 5 G 15x21x3 SD 15x21x3
0,8 IR 12x15x16 5 LR 12x15x16 5 G 15x21x3 SD 15x21x3
0,8 IR 12x15x22 5 LR 12x15x22 5 G 15x21x3 SD 15x21x3

16 0,8 IR 12x16x13 – G 16x22x3 SD 16x22x3
0,8 IR 12x16x16 – G 16x22x3 SD 16x22x3
0,8 – – – –

0,8 IR 12x16x22 – G 16x22x3 SD 16x22x3

17 0,8 – – G 17x23x3 SD 17x23x3

1) For additional information → Needle roller bearing inner rings, page 593
2) For additional information → skf com/seals

Product data online † skf.com/go/17000-7-2 619
