P. 620

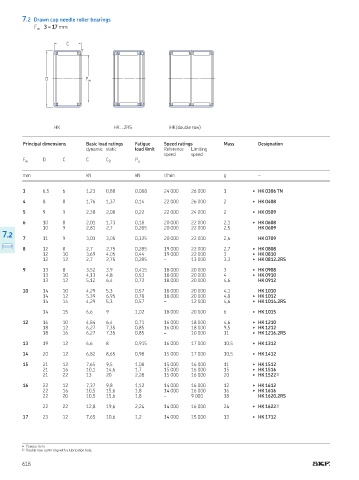

7.2 Drawn cup needle roller bearings
F 3 – 17 mm
w
C
r
D F w
HK HK …2RS HK (double row)
Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation
dynamic static load limit Reference Limiting
speed speed
F w D C C C 0 P u
mm kN kN r/min g –
3 6,5 6 1,23 0,88 0,088 24 000 26 000 1 ▶ HK 0306 TN
4 8 8 1,76 1,37 0,14 22 000 26 000 2 ▶ HK 0408
5 9 9 2,38 2,08 0,22 22 000 24 000 2 ▶ HK 0509
6 10 8 2,01 1,73 0,18 20 000 22 000 2,1 ▶ HK 0608
10 9 2,81 2,7 0,285 20 000 22 000 2,5 HK 0609
7.2
7 11 9 3,03 3,05 0,325 20 000 22 000 2,6 HK 0709
8 12 8 2,7 2,75 0,285 19 000 22 000 2,7 ▶ HK 0808
12 10 3,69 4,05 0,44 19 000 22 000 3 ▶ HK 0810
12 12 2,7 2,75 0,285 – 13 000 3,3 ▶ HK 0812.2RS
9 13 8 3,52 3,9 0,415 18 000 20 000 3 ▶ HK 0908
13 10 4,13 4,8 0,53 18 000 20 000 4 ▶ HK 0910
13 12 5,12 6,4 0,72 18 000 20 000 4,6 HK 0912
10 14 10 4,29 5,3 0,57 18 000 20 000 4,1 HK 1010
14 12 5,39 6,95 0,78 18 000 20 000 4,8 ▶ HK 1012
14 14 4,29 5,3 0,57 – 12 000 4,6 ▶ HK 1014.2RS
14 15 6,6 9 1,02 18 000 20 000 6 ▶ HK 1015
12 16 10 4,84 6,4 0,71 16 000 18 000 4,6 ▶ HK 1210
18 12 6,27 7,35 0,85 16 000 18 000 9,5 ▶ HK 1212
18 16 6,27 7,35 0,85 – 10 000 11 ▶ HK 1216.2RS
13 19 12 6,6 8 0,915 16 000 17 000 10,5 ▶ HK 1312
14 20 12 6,82 8,65 0,98 15 000 17 000 10,5 ▶ HK 1412
15 21 12 7,65 9,5 1,08 15 000 16 000 11 ▶ HK 1512
21 16 10,1 14,6 1,7 15 000 16 000 15 ▶ HK 1516
21 22 13 20 2,28 15 000 16 000 20 ▶ HK 1522 1)
16 22 12 7,37 9,8 1,12 14 000 16 000 12 ▶ HK 1612
22 16 10,5 15,6 1,8 14 000 16 000 16 ▶ HK 1616
22 20 10,5 15,6 1,8 – 9 000 18 HK 1620.2RS
22 22 12,8 19,6 2,24 14 000 16 000 24 ▶ HK 1622 1)
17 23 12 7,65 10,6 1,2 14 000 15 000 13 ▶ HK 1712
▶ Popular item
1) Double row, outer ring with a lubrication hole
