r a

D a

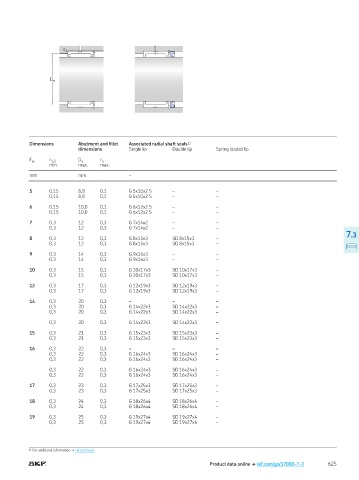

Dimensions Abutment and illet Associated radial shaft seals 1)
dimensions Single lip Double lip Spring loaded lip
F w r 1,2 D a r a
min max max
mm mm –

5 0,15 8,8 0,1 G 5x10x2 S – –
0,15 8,8 0,1 G 5x10x2 S – –

6 0,15 10,8 0,1 G 6x12x2 S – –
0,15 10,8 0,1 G 6x12x2 S – –

7 0,3 12 0,3 G 7x14x2 – –
0,3 12 0,3 G 7x14x2 – –
7.3
8 0,3 13 0,3 G 8x15x3 SD 8x15x3 –
0,3 13 0,3 G 8x15x3 SD 8x15x3 –

9 0,3 14 0,3 G 9x16x3 – –
0,3 14 0,3 G 9x16x3 – –

10 0,3 15 0,3 G 10x17x3 SD 10x17x3 –
0,3 15 0,3 G 10x17x3 SD 10x17x3 –

12 0,3 17 0,3 G 12x19x3 SD 12x19x3 –
0,3 17 0,3 G 12x19x3 SD 12x19x3 –

14 0,3 20 0,3 – – –
0,3 20 0,3 G 14x22x3 SD 14x22x3 –
0,3 20 0,3 G 14x22x3 SD 14x22x3 –

0,3 20 0,3 G 14x22x3 SD 14x22x3 –

15 0,3 21 0,3 G 15x23x3 SD 15x23x3 –
0,3 21 0,3 G 15x23x3 SD 15x23x3 –

16 0,3 22 0,3 – – –
0,3 22 0,3 G 16x24x3 SD 16x24x3 –
0,3 22 0,3 G 16x24x3 SD 16x24x3 –

0,3 22 0,3 G 16x24x3 SD 16x24x3 –
0,3 22 0,3 G 16x24x3 SD 16x24x3 –

17 0,3 23 0,3 G 17x25x3 SD 17x25x3 –
0,3 23 0,3 G 17x25x3 SD 17x25x3 –

18 0,3 24 0,3 G 18x26x4 SD 18x26x4 –
0,3 24 0,3 G 18x26x4 SD 18x26x4 –

19 0,3 25 0,3 G 19x27x4 SD 19x27x4 –
0,3 25 0,3 G 19x27x4 SD 19x27x4 –

1) For additional information → skf com/seals
