Product tables product tables

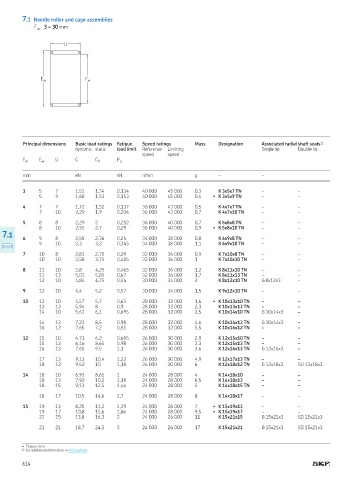

7.1 Needle roller and cage assemblies
F 3 – 30 mm
w
U
E w F w
Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designation Associated radial shaft seals 1)
dynamic static load limit Reference Limiting Single lip Double lip
speed speed
E U C C P
F w w 0 u
mm kN kN r/min g – –
3 5 7 1,51 1,34 0,134 40 000 45 000 0,3 K 3x5x7 TN – –
5 9 1,68 1,53 0,153 40 000 45 000 0,4 ▶ K 3x5x9 TN – –
4 7 7 1,72 1,32 0,137 36 000 43 000 0,5 K 4x7x7 TN – –
7 10 2,29 1,9 0,204 36 000 43 000 0,7 K 4x7x10 TN – –
5 8 8 2,29 2 0,212 36 000 40 000 0,7 K 5x8x8 TN – –
8 10 2,92 2,7 0,29 36 000 40 000 0,9 ▶ K 5x8x10 TN – –
7.1
6 9 8 2,55 2,36 0,25 34 000 38 000 0,8 K 6x9x8 TN – –
9 10 3,3 3,2 0,345 34 000 38 000 1,1 K 6x9x10 TN – –
7 10 8 2,81 2,75 0,29 32 000 36 000 0,9 K 7x10x8 TN – –
10 10 3,58 3,75 0,415 32 000 36 000 1 K 7x10x10 TN – –
8 11 10 3,8 4,25 0,465 32 000 36 000 1,2 K 8x11x10 TN – –
11 13 5,01 5,85 0,67 32 000 36 000 1,7 K 8x11x13 TN – –
12 10 4,84 4,75 0,54 30 000 34 000 2 K 8x12x10 TN G 8x12x3 –
9 12 10 4,4 5,2 0,57 30 000 34 000 1,5 K 9x12x10 TN – –
10 13 10 4,57 5,7 0,63 28 000 32 000 1,6 ▶ K 10x13x10 TN – –
13 13 5,94 8 0,9 28 000 32 000 2,3 K 10x13x13 TN – –
14 10 5,61 6,1 0,695 28 000 32 000 2,5 K 10x14x10 TN G 10x14x3 –
14 13 7,21 8,5 0,98 28 000 32 000 4,6 K 10x14x13 TN G 10x14x3 –
16 12 7,65 7,2 0,85 28 000 32 000 5,5 K 10x16x12 TN – –
12 15 10 4,73 6,2 0,695 26 000 30 000 2,9 K 12x15x10 TN – –
15 13 6,16 8,65 0,98 26 000 30 000 2,3 K 12x15x13 TN – –
16 13 7,65 9,5 1,1 26 000 30 000 3,6 K 12x16x13 TN G 12x16x3 –
17 13 9,13 10,4 1,22 26 000 30 000 4,9 K 12x17x13 TN – –
18 12 9,52 10 1,18 26 000 30 000 6 K 12x18x12 TN G 12x18x3 SD 12x18x3
14 18 10 6,93 8,65 1 24 000 28 000 4 K 14x18x10 – –
18 13 7,92 10,2 1,18 24 000 28 000 6,5 K 14x18x13 – –
18 15 9,13 12,5 1,46 24 000 28 000 5 K 14x18x15 TN – –
18 17 10,5 14,6 1,7 24 000 28 000 8 K 14x18x17 – –
15 19 13 8,25 11,2 1,29 24 000 28 000 7 ▶ K 15x19x13 – –
19 17 10,8 15,6 1,86 24 000 28 000 9,5 ▶ K 15x19x17 – –
21 15 13,8 16,3 2 24 000 26 000 11 K 15x21x15 G 15x21x3 SD 15x21x3
21 21 18,7 24,5 3 24 000 26 000 17 K 15x21x21 G 15x21x3 SD 15x21x3
▶ Popular item
1) For additional information → skf com/seals
