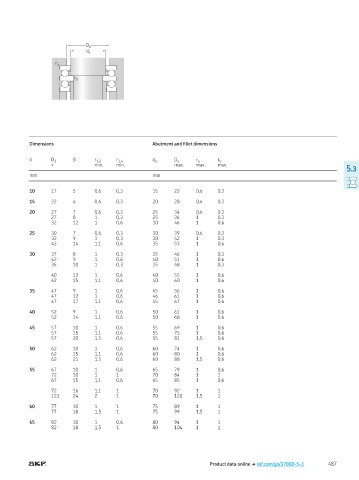

Page 489 - Rollingbearings

D a
d a

r a

r b

Dimensions Abutment and illet dimensions

d D 1 B r 1,2 r 3,4 d a D a r a r b
≈ min. min. max. max. max.
5.3
mm mm

10 17 5 0,6 0,3 15 22 0,6 0,3

15 22 6 0,6 0,3 20 28 0,6 0,3

20 27 7 0,6 0,3 25 34 0,6 0,3
27 8 1 0,3 25 36 1 0,3
32 12 1 0,6 30 46 1 0,6

25 30 7 0,6 0,3 30 39 0,6 0,3
32 9 1 0,3 30 42 1 0,3
42 14 1,1 0,6 35 53 1 0,6

30 37 8 1 0,3 35 46 1 0,3
42 9 1 0,6 40 51 1 0,6
35 10 1 0,3 35 48 1 0,3

40 12 1 0,6 40 55 1 0,6
42 15 1,1 0,6 40 60 1 0,6

35 47 9 1 0,6 45 56 1 0,6
47 12 1 0,6 46 61 1 0,6
47 17 1,1 0,6 45 67 1 0,6

40 52 9 1 0,6 50 61 1 0,6
52 14 1,1 0,6 50 68 1 0,6

45 57 10 1 0,6 55 69 1 0,6
57 15 1,1 0,6 55 75 1 0,6
57 20 1,5 0,6 55 81 1,5 0,6

50 62 10 1 0,6 60 74 1 0,6
62 15 1,1 0,6 60 80 1 0,6
62 21 1,5 0,6 60 88 1,5 0,6

55 67 10 1 0,6 65 79 1 0,6
72 10 1 1 70 84 1 1
67 15 1,1 0,6 65 85 1 0,6

72 16 1,1 1 70 92 1 1
123 24 2 1 70 120 1,5 1

60 77 10 1 1 75 89 1 1
77 18 1,5 1 75 99 1,5 1

65 82 10 1 0,6 80 94 1 1
82 18 1,5 1 80 104 1 1

Product data online † skf.com/go/17000-5-3 487
