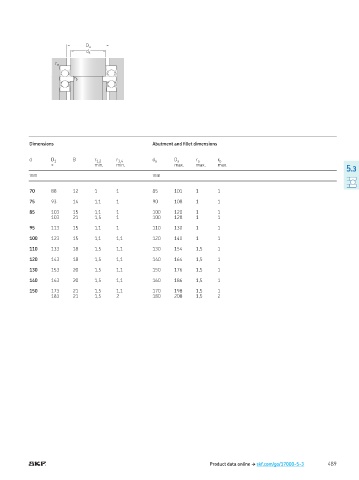

Page 491 - Rollingbearings

D a
d a

r a

r b

Dimensions Abutment and illet dimensions

d D 1 B r 1,2 r 3,4 d a D a r a r b
≈ min. min. max. max. max.
5.3
mm mm

70 88 12 1 1 85 101 1 1

75 93 14 1,1 1 90 108 1 1

85 103 15 1,1 1 100 120 1 1
103 21 1,5 1 100 128 1 1

95 113 15 1,1 1 110 130 1 1

100 123 15 1,1 1,1 120 140 1 1

110 133 18 1,5 1,1 130 154 1,5 1

120 143 18 1,5 1,1 140 164 1,5 1

130 153 20 1,5 1,1 150 176 1,5 1

140 163 20 1,5 1,1 160 186 1,5 1

150 173 21 1,5 1,1 170 198 1,5 1
183 21 1,5 2 180 208 1,5 2

Product data online † skf.com/go/17000-5-3 489
