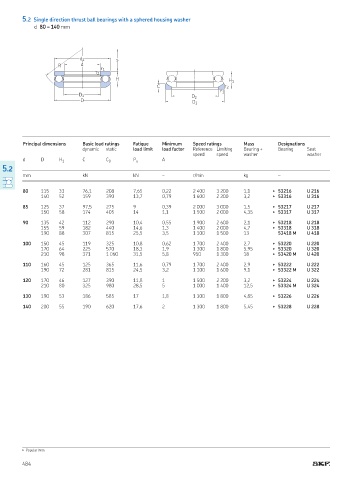

Page 486 - Rollingbearings

5.2 Single direction thrust ball bearings with a sphered housing washer
d 80 – 140 mm

d 1 s
R d
r 1
r 2
H
H 1
C r 2
r 1
D 1 D 2
D
D 3

Principal dimensions Basic load ratings Fatique Minimum Speed ratings Mass Designations
dynamic static load limit load factor Reference Limiting Bearing + Bearing Seat
speed speed washer washer
d D H 1 C C 0 P u A
5.2
mm kN kN – r/min kg –

80 115 33 76,1 208 7,65 0,22 2 400 3 200 1,1 ▶ 53216 U 216
140 52 159 390 13,7 0,79 1 600 2 200 3,2 ▶ 53316 U 316

85 125 37 97,5 275 9 0,39 2 000 3 000 1,5 ▶ 53217 U 217
150 58 174 405 14 1,1 1 500 2 000 4,35 ▶ 53317 U 317

90 135 42 112 290 10,4 0,55 1 900 2 600 2,1 ▶ 53218 U 218
155 59 182 440 14,6 1,3 1 400 2 000 4,7 ▶ 53318 U 318
190 88 307 815 25,5 3,5 1 100 1 500 13 53418 M U 418

100 150 45 119 325 10,8 0,62 1 700 2 400 2,7 ▶ 53220 U 220
170 64 225 570 18,3 1,9 1 300 1 800 5,95 ▶ 53320 U 320
210 98 371 1 060 31,5 5,8 950 1 300 18 ▶ 53420 M U 420

110 160 45 125 365 11,6 0,79 1 700 2 400 2,9 ▶ 53222 U 222
190 72 281 815 24,5 3,2 1 100 1 600 9,1 ▶ 53322 M U 322

120 170 46 127 390 11,8 1 1 500 2 200 3,2 ▶ 53224 U 224
210 80 325 980 28,5 5 1 000 1 400 12,5 ▶ 53324 M U 324

130 190 53 186 585 17 1,8 1 300 1 800 4,85 ▶ 53226 U 226

140 200 55 190 620 17,6 2 1 300 1 800 5,45 ▶ 53228 U 228

▶ Popular item

484
