D a
d a
r a

r b
R

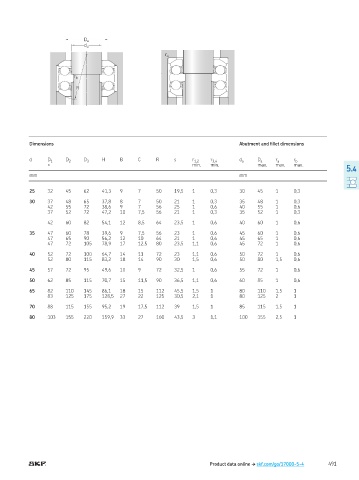

Dimensions Abutment and illet dimensions

d D 1 D 2 D 3 H B C R s r 1,2 r 3,4 d a D a r a r b
≈ min. min. max. max. max.
5.4
mm mm

25 32 45 62 41,3 9 7 50 19,5 1 0,3 30 45 1 0,3

30 37 48 65 37,8 8 7 50 21 1 0,3 35 48 1 0,3
42 55 72 38,6 9 7 56 25 1 0,6 40 55 1 0,6
37 52 72 47,2 10 7,5 56 21 1 0,3 35 52 1 0,3

42 60 82 54,1 12 8,5 64 23,5 1 0,6 40 60 1 0,6

35 47 60 78 39,6 9 7,5 56 23 1 0,6 45 60 1 0,6
47 65 90 56,2 12 10 64 21 1 0,6 45 65 1 0,6
47 72 105 78,9 17 12,5 80 23,5 1,1 0,6 45 72 1 0,6

40 52 72 100 64,7 14 11 72 23 1,1 0,6 50 72 1 0,6
52 80 115 83,2 18 14 90 30 1,5 0,6 50 80 1,5 0,6

45 57 72 95 49,6 10 9 72 32,5 1 0,6 55 72 1 0,6

50 62 85 115 70,7 15 11,5 90 36,5 1,1 0,6 60 85 1 0,6

65 82 110 145 86,1 18 15 112 45,5 1,5 1 80 110 1,5 1
83 125 175 128,5 27 22 125 30,5 2,1 1 80 125 2 1

70 88 115 155 95,2 19 17,5 112 39 1,5 1 85 115 1,5 1

80 103 155 220 159,9 33 27 160 43,5 3 1,1 100 155 2,5 1
