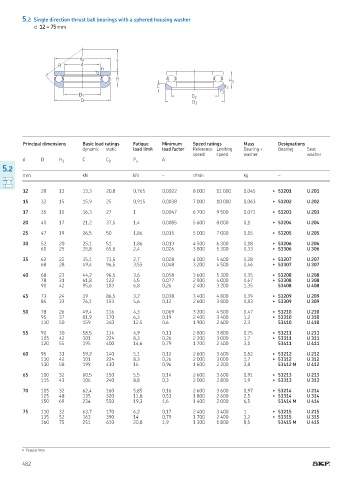

Page 484 - Rollingbearings
P. 484
product tables
5.2 Single direction thrust ball bearings with a sphered housing washer
d 12 – 75 mm
d 1 s
R d
r 1
r 2
H
H 1
C r 2
r 1
D 1 D 2
D
D 3
Principal dimensions Basic load ratings Fatique Minimum Speed ratings Mass Designations
dynamic static load limit load factor Reference Limiting Bearing + Bearing Seat
speed speed washer washer
d D H 1 C C 0 P u A
5.2
mm kN kN – r/min kg –
12 28 13 13,3 20,8 0,765 0,0022 8 000 11 000 0,045 ▶ 53201 U 201
15 32 15 15,9 25 0,915 0,0038 7 000 10 000 0,063 ▶ 53202 U 202
17 35 15 16,3 27 1 0,0047 6 700 9 500 0,071 ▶ 53203 U 203
20 40 17 21,2 37,5 1,4 0,0085 5 600 8 000 0,1 ▶ 53204 U 204
25 47 19 26,5 50 1,86 0,015 5 000 7 000 0,15 ▶ 53205 U 205
30 52 20 25,1 51 1,86 0,013 4 500 6 300 0,18 ▶ 53206 U 206
60 25 35,8 65,5 2,4 0,026 3 800 5 300 0,33 ▶ 53306 U 306
35 62 22 35,1 73,5 2,7 0,028 4 000 5 600 0,28 ▶ 53207 U 207
68 28 49,4 96,5 3,55 0,048 3 200 4 500 0,46 ▶ 53307 U 307
40 68 23 44,2 96,5 3,6 0,058 3 600 5 300 0,35 ▶ 53208 U 208
78 31 61,8 122 4,5 0,077 2 800 4 000 0,67 ▶ 53308 U 308
90 42 95,6 183 6,8 0,26 2 400 3 200 1,35 53408 U 408
45 73 24 39 86,5 3,2 0,038 3 400 4 800 0,39 ▶ 53209 U 209
85 33 76,1 153 5,6 0,12 2 600 3 800 0,83 ▶ 53309 U 309
50 78 26 49,4 116 4,3 0,069 3 200 4 500 0,47 ▶ 53210 U 210
95 37 81,9 170 6,3 0,19 2 400 3 400 1,2 ▶ 53310 U 310
110 50 159 340 12,5 0,6 1 900 2 600 2,3 53410 U 410
55 90 30 58,5 134 4,9 0,11 2 800 3 800 0,75 ▶ 53211 U 211
105 42 101 224 8,3 0,26 2 200 3 000 1,7 ▶ 53311 U 311
120 55 195 400 14,6 0,79 1 700 2 400 3,1 53411 U 411
60 95 31 59,2 140 5,1 0,12 2 600 3 600 0,82 ▶ 53212 U 212
110 42 101 224 8,3 0,26 2 000 3 000 1,7 ▶ 53312 U 312
130 58 199 430 16 0,96 1 600 2 200 3,8 53412 M U 412
65 100 32 60,5 150 5,5 0,14 2 600 3 600 0,91 ▶ 53213 U 213
115 43 106 240 8,8 0,3 2 000 2 800 1,9 ▶ 53313 U 313
70 105 32 62,4 160 5,85 0,16 2 600 3 600 0,97 ▶ 53214 U 214
125 48 135 320 11,8 0,53 1 800 2 600 2,5 ▶ 53314 U 314
150 69 234 550 19,3 1,6 1 400 2 000 6,5 53414 M U 414
75 110 32 63,7 170 6,2 0,17 2 400 3 400 1 ▶ 53215 U 215
135 52 163 390 14 0,79 1 700 2 400 3,2 ▶ 53315 U 315
160 75 251 610 20,8 1,9 1 300 1 800 8,1 53415 M U 415
▶ Popular item
482
