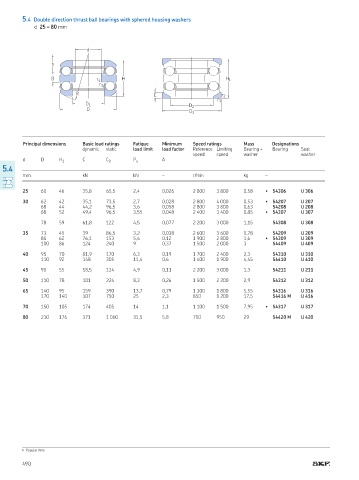

Page 492 - Rollingbearings

product tables

5.4 Double direction thrust ball bearings with sphered housing washers
d 25 – 80 mm

d

s

B r 4 H H 1
r 3
R C r 2
r 1
D 1
D 2
D
D 3

Principal dimensions Basic load ratings Fatique Minimum Speed ratings Mass Designations
dynamic static load limit load factor Reference Limiting Bearing + Bearing Seat
speed speed washer washer
d D H 1 C C 0 P u A
5.4
mm kN kN – r/min kg –

25 60 46 35,8 65,5 2,4 0,026 2 800 3 800 0,58 ▶ 54306 U 306

30 62 42 35,1 73,5 2,7 0,028 2 800 4 000 0,53 ▶ 54207 U 207
68 44 44,2 96,5 3,6 0,058 2 800 3 800 0,63 54208 U 208
68 52 49,4 96,5 3,55 0,048 2 400 3 400 0,85 ▶ 54307 U 307

78 59 61,8 122 4,5 0,077 2 200 3 000 1,15 54308 U 308

35 73 45 39 86,5 3,2 0,038 2 600 3 600 0,78 54209 U 209
85 62 76,1 153 5,6 0,12 1 900 2 800 1,6 ▶ 54309 U 309
100 86 124 240 9 0,37 1 500 2 000 3 54409 U 409

40 95 70 81,9 170 6,3 0,19 1 700 2 400 2,3 54310 U 310
110 92 148 305 11,4 0,6 1 400 1 900 4,45 54410 U 410

45 90 55 58,5 134 4,9 0,11 2 200 3 000 1,3 54211 U 211

50 110 78 101 224 8,3 0,26 1 500 2 200 2,9 54312 U 312

65 140 95 159 390 13,7 0,79 1 300 1 800 5,55 54316 U 316
170 140 307 750 25 2,3 850 1 200 17,5 54416 M U 416

70 150 105 174 405 14 1,1 1 100 1 500 7,95 ▶ 54317 U 317

80 210 176 371 1 060 31,5 5,8 700 950 29 54420 M U 420

▶ Popular item
490
