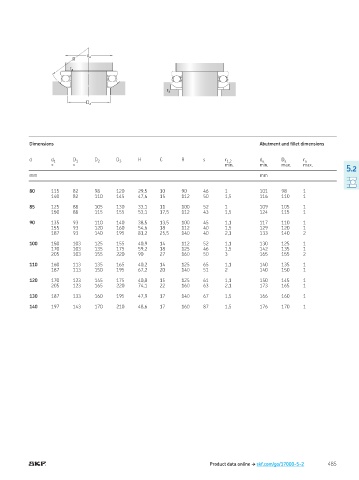

Page 487 - Rollingbearings

d a
R
r a

r a

D a

Dimensions Abutment and illet dimensions

d d 1 D 1 D 2 D 3 H C R s r 1,2 d a D a r a
≈ ≈ min. min. max. max.
5.2
mm mm

80 115 82 98 120 29,5 10 90 46 1 101 98 1
140 82 110 145 47,6 15 112 50 1,5 116 110 1

85 125 88 105 130 33,1 11 100 52 1 109 105 1
150 88 115 155 53,1 17,5 112 43 1,5 124 115 1

90 135 93 110 140 38,5 13,5 100 45 1,1 117 110 1
155 93 120 160 54,6 18 112 40 1,5 129 120 1
187 93 140 195 81,2 25,5 140 40 2,1 133 140 2

100 150 103 125 155 40,9 14 112 52 1,1 130 125 1
170 103 135 175 59,2 18 125 46 1,5 142 135 1
205 103 155 220 90 27 160 50 3 165 155 2

110 160 113 135 165 40,2 14 125 65 1,1 140 135 1
187 113 150 195 67,2 20 140 51 2 140 150 1

120 170 123 145 175 40,8 15 125 61 1,1 150 145 1
205 123 165 220 74,1 22 160 63 2,1 173 165 1

130 187 133 160 195 47,9 17 140 67 1,5 166 160 1

140 197 143 170 210 48,6 17 160 87 1,5 176 170 1

Product data online † skf.com/go/17000-5-2 485
