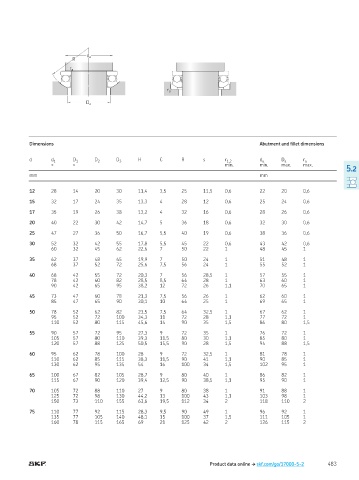

Page 485 - Rollingbearings

d a
R
r a

r a

D a

Dimensions Abutment and illet dimensions

d d 1 D 1 D 2 D 3 H C R s r 1,2 d a D a r a
≈ ≈ min. min. max. max.
5.2
mm mm

12 28 14 20 30 11,4 3,5 25 11,5 0,6 22 20 0,6

15 32 17 24 35 13,3 4 28 12 0,6 25 24 0,6

17 35 19 26 38 13,2 4 32 16 0,6 28 26 0,6

20 40 22 30 42 14,7 5 36 18 0,6 32 30 0,6

25 47 27 36 50 16,7 5,5 40 19 0,6 38 36 0,6

30 52 32 42 55 17,8 5,5 45 22 0,6 43 42 0,6
60 32 45 62 22,6 7 50 22 1 48 45 1

35 62 37 48 65 19,9 7 50 24 1 51 48 1
68 37 52 72 25,6 7,5 56 24 1 55 52 1

40 68 42 55 72 20,3 7 56 28,5 1 57 55 1
78 42 60 82 28,5 8,5 64 28 1 63 60 1
90 42 65 95 38,2 12 72 26 1,1 70 65 1

45 73 47 60 78 21,3 7,5 56 26 1 62 60 1
85 47 65 90 30,1 10 64 25 1 69 65 1

50 78 52 62 82 23,5 7,5 64 32,5 1 67 62 1
95 52 72 100 34,3 11 72 28 1,1 77 72 1
110 52 80 115 45,6 14 90 35 1,5 86 80 1,5

55 90 57 72 95 27,3 9 72 35 1 76 72 1
105 57 80 110 39,3 11,5 80 30 1,1 85 80 1
120 57 88 125 50,5 15,5 90 28 1,5 94 88 1,5

60 95 62 78 100 28 9 72 32,5 1 81 78 1
110 62 85 115 38,3 11,5 90 41 1,1 90 85 1
130 62 95 135 54 16 100 34 1,5 102 95 1

65 100 67 82 105 28,7 9 80 40 1 86 82 1
115 67 90 120 39,4 12,5 90 38,5 1,1 95 90 1

70 105 72 88 110 27 9 80 38 1 91 88 1
125 72 98 130 44,2 13 100 43 1,1 103 98 1
150 73 110 155 63,6 19,5 112 34 2 118 110 2

75 110 77 92 115 28,3 9,5 90 49 1 96 92 1
135 77 105 140 48,1 15 100 37 1,5 111 105 1
160 78 115 165 69 21 125 42 2 126 115 2

Product data online † skf.com/go/17000-5-2 483
