d a
r a
r a
D a

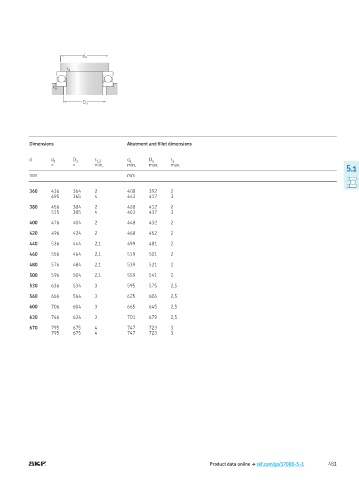

Dimensions Abutment and illet dimensions
d d 1 D 1 r 1,2 d a D a r a
≈ ≈ min. min. max. max.
5.1
mm mm
360 436 364 2 408 392 2
495 365 4 443 417 3
380 456 384 2 428 412 2
515 385 4 463 437 3
400 476 404 2 448 432 2
420 496 424 2 468 452 2
440 536 444 2,1 499 481 2
460 556 464 2,1 519 501 2
480 576 484 2,1 539 521 2
500 596 504 2,1 559 541 2
530 636 534 3 595 575 2,5
560 666 564 3 625 606 2,5
600 706 604 3 665 645 2,5
630 746 634 3 701 679 2,5
670 795 675 4 747 723 3
795 675 4 747 723 3
Product data online † skf.com/go/17000-5-1 481
